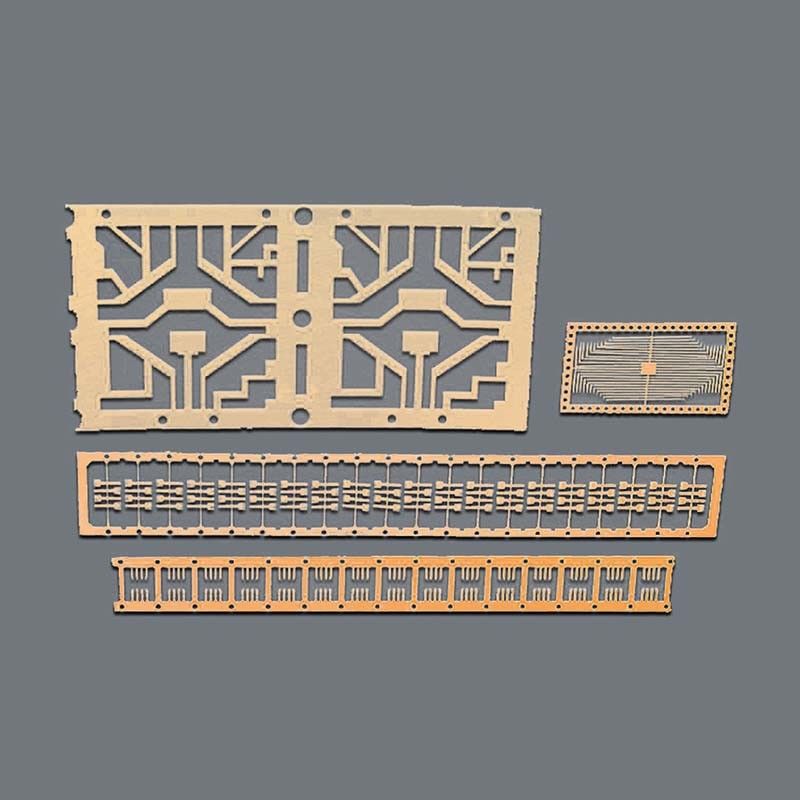

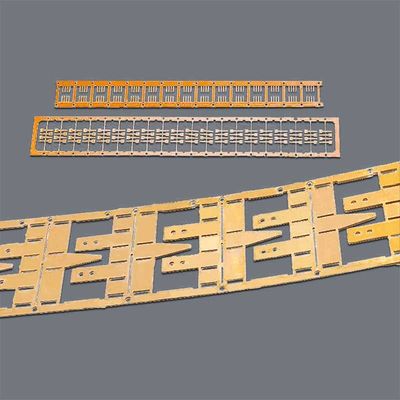

Metall-Chemischätzen Kupfer LC Lead Frame für Halbleiter
Xinhaisen - 13 Jahre ISO-zertifizierter Experte für fotochemisches Ätzen
Spezialisiert auf Halbleiter-Leadframes & Präzisionsmetallkomponenten. Verarbeitet Metallmaterialien (Edelstahl/Kupfer/Titan) mit einer Toleranz von ±0,01 mm.
Spezifikationen:
Material | Messinglegierungen |
Messinglegierungen | +/-0,005 mm |
Form | Kundenspezifisch |
Anwendungen | Halbleiter-IC-Verpackung |
Technik | Chemischätzen, Plattieren, Stanzen, Laserschneiden |
Merkmal | Keine Grate, keine Bruchstellen und sauber |
Wichtige Vorteile:
Komplettlösungen von der Designoptimierung bis zur Massenproduktion.
Warum Photoätzen verwenden?
Photoätzen ist eine sehr kostengünstige Alternative zum Stanzen, Laserschneiden, Lochen oder CNC-Bearbeiten, wenn die Dicke der Metallteile zwischen 0,02 mm und 1,5 mm liegt.
1. Kostengünstig: Keine teuren Formwerkzeuge erforderlich.
2. Schnelles Sampling: Muster innerhalb von 2-3 Tagen, nicht Wochen.
3. Hohe Präzision, Mikro und komplex.
4. Keine zusätzlichen Kosten für Komplexität.
5. Grat- und spannungsfrei, keine scharfen Kanten.
6. Massenproduktion innerhalb von Tagen, nicht Monaten.
7. Verschiedene Materialoptionen: Edelstahl, Kupfer, Messing, Aluminium, Legierungen, Titan usw.
8. Keine Auswirkung auf Materialhärte oder Magnetismus.
Wie man Leadframe von uns ätzt?
1. Bitte senden Sie uns Ihr Design.
Wir akzeptieren folgende Dateiformate: DWG, DXF, PDF, Step, Gerber, IGES, CorelDraw und Adobe Illustrator
2. Musterherstellungszeit: 3-10 Tage
3. Express: Per DHL, Fedex, TNT, ca. 3-7 Tage.
