Produktbeschreibung

Xinhsen Kupfer Foto Chemische Ätzung Hohe Präzision 0,005 mm Toleranz

Website: www.xinhsen.cn

Produktübersicht

XinhsenTechnologie spezialisiert auf hochpräzise chemische Ätzung vonKupfer und KupferlegierungenKomponenten für Industriezweige, die eine überlegene Leitfähigkeit, thermische Steuerung und komplizierte Konstruktionen erfordern.Wir machen unsereTeile aus KupferIdeal für Elektronik, EMI-Schutz, Wärmetauscher und mehr.

Schlüsselmerkmale

Parameter	SpezifikationReichweite	Toleranz
Materialdicke	0.02mm 1.5mm	± 0,01 mm
Mindestgröße des Lochs	0.03 mm	± 0,005 mm
Mindestlinienbreite	0.015 mm	± 0,003 mm
Dimensionelle Genauigkeit	- Ich weiß.	± 0,03 mm
Materialien	Rein Kupfer (C11000), Beryllium Kupfer (C17200), Phosphor Bronze (C5191, C5210), Messing (C2600)	- Ich weiß.
Oberflächenbearbeitung	Matte, polierte, antioxidative Beschichtung, Plattierung (Ni, Ag, Au, Sn)	- Ich weiß.

Hochpräzises chemisches Ätzen von Kupfer mit 0,005 mm Toleranz 0

Merkmale und Vorteile

1.Ultra-Precision: Erreichen komplexer Geometrien mit Mikron-Genauigkeit.

2.Keine mechanische Belastung: Das Ätzen bewahrt die Materialeigenschaften (keine Wärmeverzerrung oder Härtung).

3.Schnelle Prototypenfertigung: Schnelle Abwicklung von Proben und Großbestellungen.

4.Custom Designs: Unterstützt komplizierte Muster, Mikro-Löcher und mehrschichtiges Stapeln.

5.Kostenwirksam: Ideal für die Produktion in großen Mengen mit gleichbleibender Qualität.

Gewöhnliche Kupfer-Etsche Produkte

Elektronik: EMI/RFI-Schutzgässeln, flexible Schaltkreise, Bleiframme.

Wärmebewirtschaftung: Wärmeabwasserflossen, Kühlplatten, Dampfkammern.

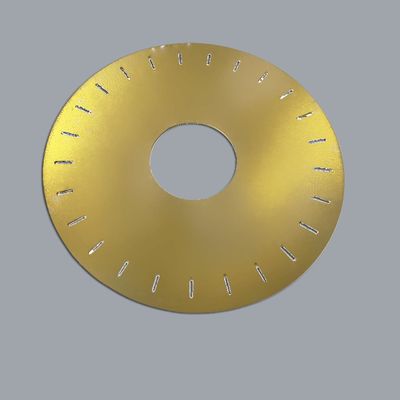

Industriezweige: Bipolare Brennstoffzellenplatten, Mesh-Filter, Encoder-Discs.

Konsumgüter: Dekorative Einlagen, Lautsprechergitter, Schmuckteile.

Telekommunikation und Automobilindustrie: Anschlusskontakte, Sensorkomponenten, HF-Schilde.

Warum Xinhsen?

Erweiterte Radiertechnik: In der Lage, ultrafeine Merkmale zu erstellen (0,015 mm Linienbreite).

Multimaterial-Expertise: Ätzen von Kupferlegierungen mit maßgeschneiderten Eigenschaften (z. B. hohe Festigkeit, federartige Elastizität).

End-to-End-Lösungen: Von der Gestaltungsunterstützung bis zur Nachbearbeitung (Plattierung, Formierung).

Kontaktieren Sie uns für maßgeschneiderte Kupferratzprojekte!
