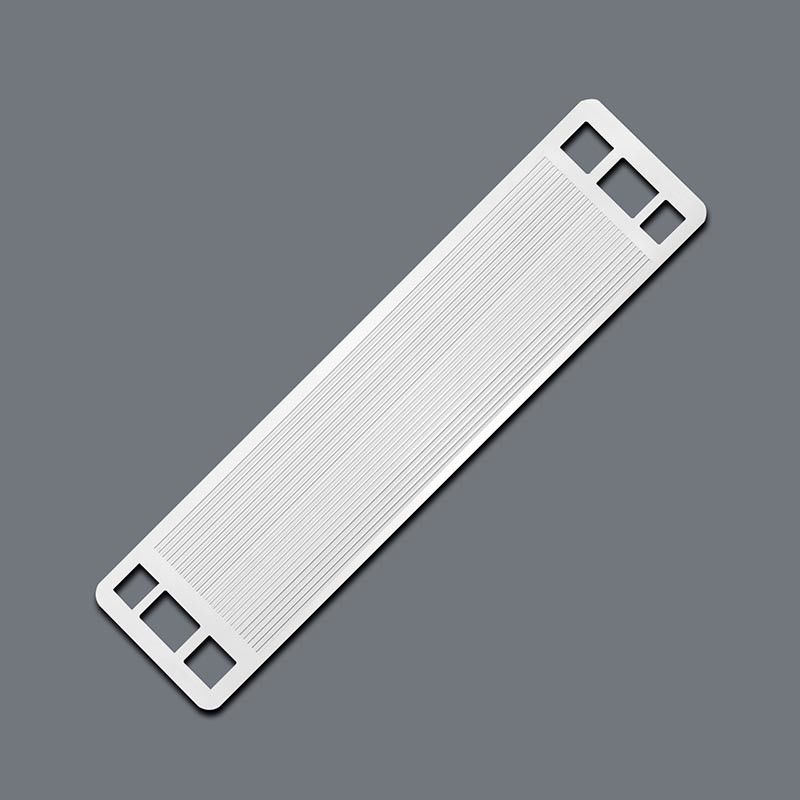

Chemische Ätzung Druckschaltkreis Wärmetauscher 1800mm Titan Ätzung für die Luftfahrt

Chemische Ätzung 1800mm Größe Titan Ätzung Druckschaltung Wärmetauscher für Luft- und Raumfahrt

Der Druckschaltkreislaufwärmetauscher (PCHE)verwendet diffusionsgebundene korrosionsbeständige Platten

mit Mikrokanalschaltkreisen, um eine hohe thermische Effizienz und Kompaktheit zu erreichen.

Dies ist ein wichtiger Faktor für die Erhaltung der Energieeffizienz.

Vorteile bei der Platzersparnis durch die geschweißte Plattenarchitektur.

SpezifikationenTitan-Etschdruckschaltkreis-Wärmetauscher:

Vorteile der Ätzung in der PCHE-Fertigung:

1. Präzisions-Mikro-Kanalherstellung:Ermöglicht ultrafeine, komplexe Strömungswege (< 0,5 mm) für maximale Wärmeübertragungseffizienz und gleichmäßige Flüssigkeitsverteilung.
2. Designflexibilität:Unterstützt anpassbare Kanalgeometrien (Zickzack, Wellenform), die auf die Anforderungen der thermischen/Fluiddynamik zugeschnitten sind.
3. Beibehaltung der Materialintegrität:Das belastungsfreie Ätzen verhindert mechanische Verformungen und hält die Plattenfestigkeit für Hochdruckbetriebe (bis zu 600 bar) erhalten.
4. Skalierbarkeit und Konsistenz:Fotochemische Verfahren sorgen für eine wiederholbare, groß angelegte Herstellung korrosionsbeständiger Platten (z. B. Edelstahl, Legierungen)

Die ProduktionProzessaus chemisch geätztem PCHE:

1)Auswahl des Materials (Edelstahl/Titan);

2)Oberflächenreinigung;

3)"Technologie" für die Herstellung von Geräten oder Geräten, die als "technische Geräte" oder "technische Geräte" verwendet werden.

4)Aufdeckung und Entwicklung;

5)Chemische Ätzung zur Auflösung der exponierten Bereiche;

6)Nachbearbeitung (Entfernung von Widerständen, Neutralisierung von Rückständen);

7)Qualitätsprüfung.

Eine präzise Steuerung der Ätzparameter (Zeit, Temperatur, Konzentration) gewährleistet eine einheitliche Kanalgeometrie für eine optimierte Gasverteilung, Leitfähigkeit,und Korrosionsbeständigkeit bei gleichzeitiger Erhaltung der StrukturintegritätDiese Methode unterstützt eine skalierbare, kosteneffiziente Massenproduktion.

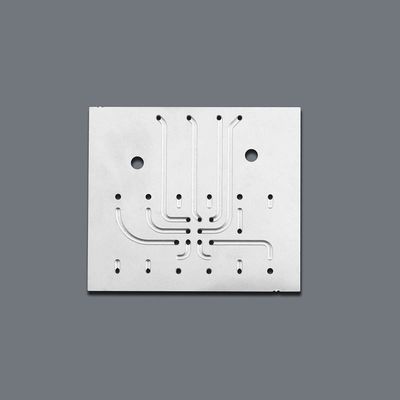

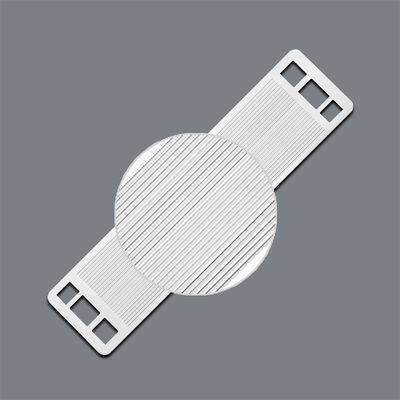

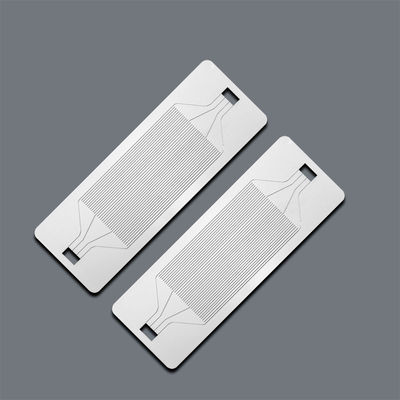

Xinhaisen kann Foto-Etch-Custom verschiedene Formen PCHE / Bipolar Plate, unten sind einige bipolare Platten, die wir zuvor für die Referenz gemacht:

Wie ist das mit dem Eindruck von PCHE?

1.Bitte schicken Sie uns Ihr Design.
Wir akzeptieren folgende Dateiformate:DWG, DXF, PDF, Step, Gerber, IGES, CorelDraw und Adobe Illustrator wird verwendet

2.Vorlaufzeit für die Probenherstellung: 3-10 Tage

3.Express:Durch DHL Die FedEx, TNT, etwa 3-7 Tage.
