Metallische Bipolarplatten
Created with Pixso.

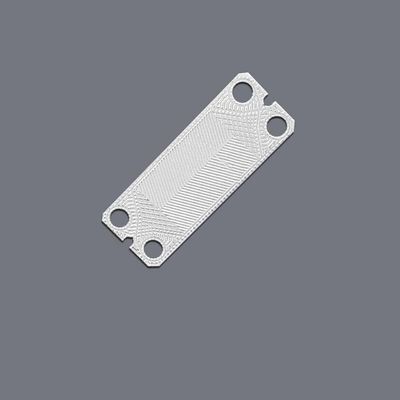

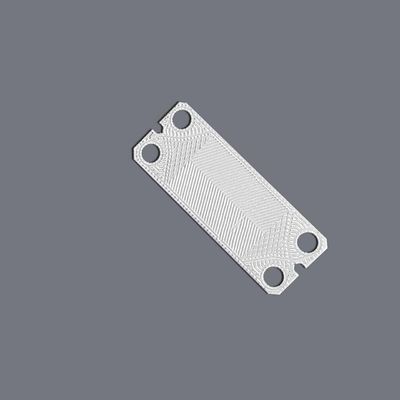

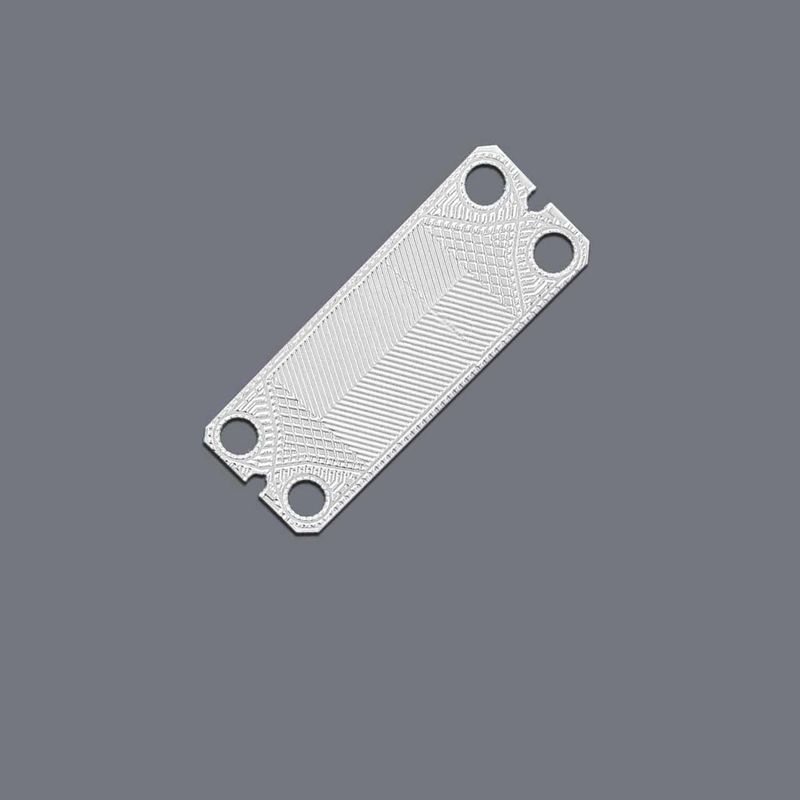

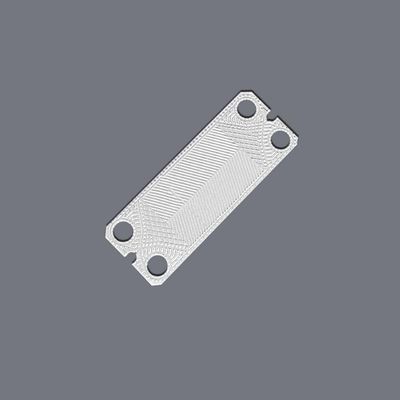

Metall-Bipolarplatte in Brennstoffzelle Energie Mikro-Etschen 0,03mm Löcher Custom

Metall-Bipolarplatte in Brennstoffzelle Energie Mikro-Etschen 0,03mm Löcher Custom

Markenbezeichnung: XHS/Customize
Modellnummer: Anpassen
MOQ: 10
Preis: 50-100USD
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 10000-100000PCD / Woche
Einzelheiten
Herkunftsort:
aus China
Zertifizierung:
ISO 9001, ISO 14001, IATF 16949
Material:
Titanium, Aluminium, Legierung
Anwendung:
Wasserstoffenergiesysteme/Festoxidbrennstoffzellen
Abmessungen:
Anpassbar
Effizienz:
Hoch
Vereinbarkeit:
geeignet für verschiedene Brennstoffzellentypen
Technologie:
Foto Chemische Radierung
Verpackung Informationen:
PET-Taschen und -karton
Versorgungsmaterial-Fähigkeit:
10000-100000PCD / Woche
Hervorheben:

Metallbipolare Platte in Brennstoffzelle

,

0.03mm Löcher in der Bipolarplatte der Brennstoffzelle

,

Bipolare Platten für PEM-Brennstoffzellen

Produktbeschreibung

Spezielle Metall-Bipolarplatten für Brennstoffzellen/Energie-Mikro-Ätzen 0,03 mm Löcher

Übersicht
Xinhsen Technology ist ein führender Hersteller vonmit einer Breite von nicht mehr als 30 mm,für PEM-Brennstoffzellen, Redoxstrombatterien und andere elektrochemische Anwendungen.Unsere fortschrittliche chemische Ätztechnologie ermöglicht die Massenproduktion komplexer Strömungsfeldmuster mit Mikronpräzision., die im Vergleich zu herkömmlichen Herstellungsmethoden überlegene Leistungs- und Kostenvorteile bieten.



Technische Spezifikation

Parameter Spezifikation
Materielle Optionen 316L Edelstahl, Titan (Klasse 1/2), Nickel 201, Aluminium 5052
Dickenbereich 0.1 mm - 1,0 mm (für spezielle Anwendungen auf 1,5 mm erweiterbar)
Abmessungen der Platte Bis zu 500 mm × 500 mm (auf maßgeschneiderte Größen verfügbar)
Dimensionelle Toleranz ±0,03 mm (Standard), ±0,01 mm (hohe Präzision)
Kanalbreite 0.2 mm - 3,0 mm (auf maßgeschneiderte Designs verfügbar)
Kanaltiefe 00,05 mm bis 0,8 mm (Toleranz von ±0,01 mm)
Oberflächenrauheit Ra 0,8 μm (als geätzt), Ra 0,4 μm (poliert)
Produktionskapazität 1,000,000+ Platten/Monat
Flachheit ≤ 0,05 mm/m2




Wesentliche Merkmale

Ultrapräzise Strömungskanäle- Beibehält eine Mustergenauigkeit von ±0,03 mm
Sachkenntnis- Korrosionsbeständige Legierungen mit leitfähigen Beschichtungen
Designflexibilität- Serpentine, parallele, interdigitative oder benutzerdefinierte Muster
Kosteneffizienz- Kostenreduktion von 50-70% im Vergleich zur CNC-Bearbeitung
Schnelle Prototypen- Funktionsproben in 7-10 Arbeitstagen
Skalierbare Produktion- nahtloser Übergang von Prototypen zur Serienproduktion



Häufig gestellte Fragen (FAQ)

F1: Welche Mindestgröße können Sie erreichen?
A: Wir produzieren routinemäßig 0,15 mm breite Kanäle mit einer Tiefe von 0,05 mm und können für kritische Anwendungen 0,1 mm erreichen.

F2: Wie verglichen sich Ihre geätzten Platten mit gestempelten/Graphitplatten?
A: Die geätzten Platten bieten:

  • Eine bessere Maßgenauigkeit (±0,03 mm vs. ±0,1 mm)

  • Keine Materialbelastung oder Verformung

  • Komplexere Kanalgeometrien

  • Schnellere Design-Iterationen

F3: Welche Beschichtungen bieten Sie zum Korrosionsschutz an?
A: Wir bieten:

  • Vergoldung (0,1-0,5 μm)

  • TiN/TiCN-PVD-Beschichtungen

  • mit einer Breite von nicht mehr als 15 mm

  • Maßgeschneiderte Lösungen pro Anwendung

F4: Welche Qualitätszertifikate haben Sie?
A: Unsere Produktion ist:

  • Zertifiziert nach ISO 9001:2015

  • IATF 16949-konform (Automotive)

  • Rückverfolgbarkeit des Materials (EN 10204 3.1/3.2)

F5: Können Sie Mikroporenplatten für die Gasdiffusion herstellen?
A: Ja, wir können Platten mit:

  • 00,03 mm kleine Löcher

  • 30-70% offene Flächenquoten

  • Integrierte poröse Schichten

F6: Welche Prüfungen führen Sie durch?
A: Zu den Standardprüfungen gehören:

  • Heliumleckageprüfung (<1×10−9 mbar·L/s)

  • Messung des Kontaktwiderstands (< 10 mΩ·cm2)

  • Salzsprühprüfung (500+ Stunden)

  • Analyse des Druckabfalls



Warum Xinhsen?

Mehr als 15 Jahre Erfahrungmit einer Breite von nicht mehr als 20 mm
Vollständige Inhouse-Fähigkeitenvom Entwurf bis zur endgültigen Prüfung
Schnelle Umstellung- 5-7 Tage für Prototypen
Kostenoptimierung- Keine teuren Werkzeuge erforderlich
Technische Unterstützung- Unterstützung bei der Simulation von CFDs zur Verfügung
