Markenbezeichnung: | XHS/Customize |
Modellnummer: | Anpassen |
MOQ: | 10 |
Preis: | 50-100USD |
Zahlungsbedingungen: | T/T |
Versorgungsfähigkeit: | 10000-100000PCD / Woche |

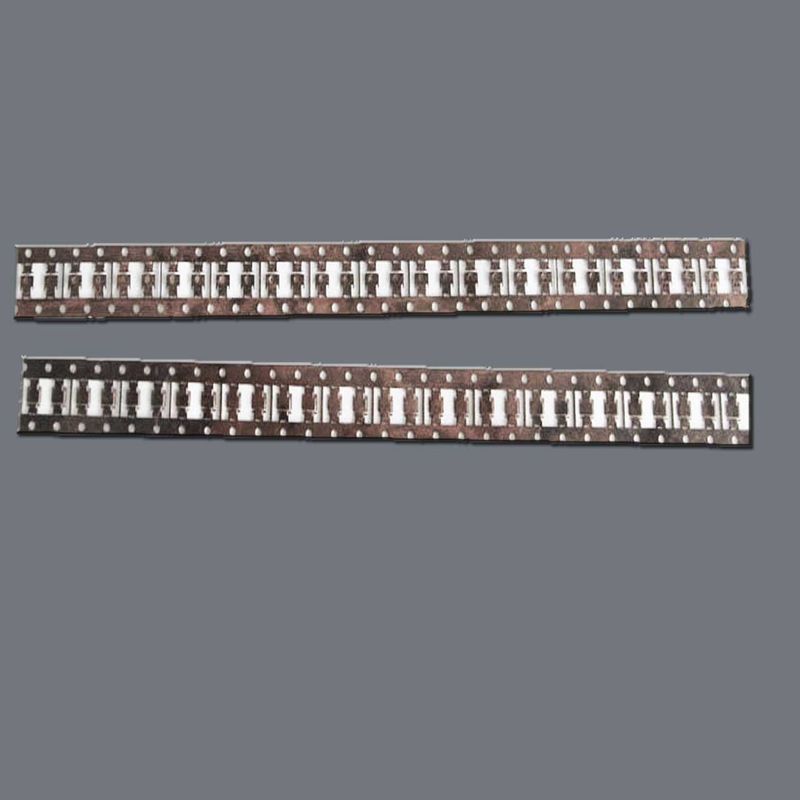

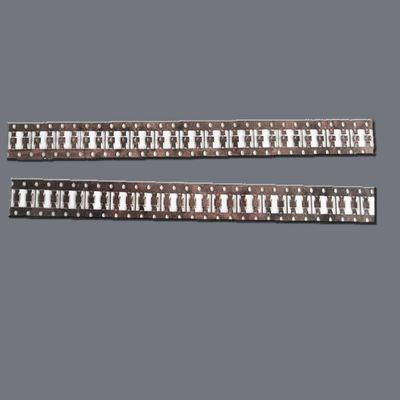

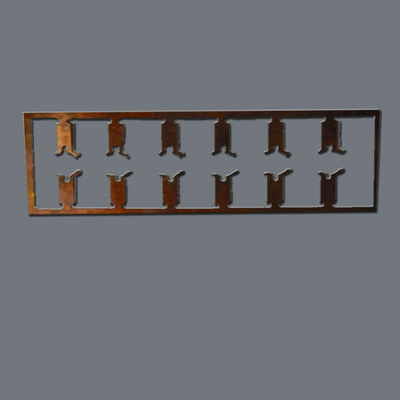

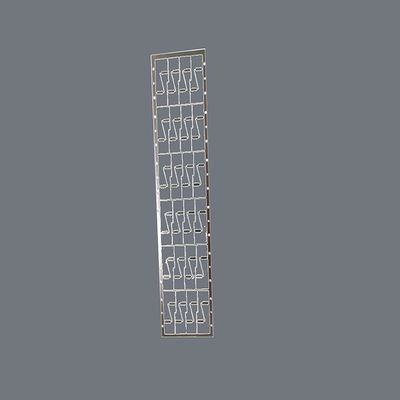

Präzision 0,015 mm Linienbreite Mikro geätzte Bleiframme für Automobil
Produktübersicht
Xinhsen Technology ist auf die Herstellung von präzise geätzten Bleiframmen für Halbleiter- und Mikroelektronikverpackungen spezialisiert.Unsere Lead-Rahmen dienen als kritische Verbindungsplattform für IC-ChipsMit Hilfe fortschrittlicher chemischer Ätztechnologie, wird die Maschine mit einer hohen elektrischen Leitfähigkeit, Wärmeabsorption und mechanischer Stabilität ausgestattet.Wir liefern Produkte mit unübertroffener Dimensionsgenauigkeit für Anwendungen in QFN, DFN, SOP, SSOP und andere fortschrittliche Verpackungsformate.
Wesentliche Merkmale
Ultrapräzise Radiertechnik
Erreicht einen feinen Abstand von bis zu 0,05 mm mit einer engen Toleranz von ± 0,01 mm
Erzeugt glatte, schleimfreie Kanten für eine perfekte Befestigung
Sachkenntnis
Arbeiten mit verschiedenen Legierungen einschließlich Cu (C194, C7025), Fe-Ni (Legierung 42) und Kovar
Der Dickenbereich beträgt 0,1 mm bis 1,0 mm.
Fortgeschrittene Konstruktionsfähigkeiten
Komplexe Multifaltmuster mit präziser Halbgraviertechnologie
Geometrie nach Maßgabe spezifischer thermischer/elektrischer Anforderungen
Höhere Qualität
Flachheitsregelung innerhalb von 0,02 mm/mm2
100% automatische optische Inspektion
Technische Parameter
Materialoptionen: Kupferlegierungen (C194, C7025), Legierung 42, Kovar
Der Dickenbereich beträgt 0,1 mm bis 1,0 mm.
Mindesthöhe: 0,05 mm
Toleranz: ±0,01 mm (kritische Abmessungen)
Oberflächenrauheit: Ra ≤ 0,8 μm
Pakettypen: QFN, DFN, SOP, SSOP, DIP usw.
Wettbewerbsvorteile
Präzision über das Stempeln hinaus
Erreicht feinere Eigenschaften und engere Toleranzen als herkömmliches Stempeln
Keine mechanische Belastung oder Verformung
Leistungsdaten
Eigenschaften |
Xinhsen-Standard |
Prüfmethode |
Verkleidungsabhängigkeit |
≥ 5B (ASTM B571) |
Bandprüfung |
Schweißbarkeit |
≥95% Abdeckung |
J-STD-003 |
Wärmekreislauf |
1000 Zyklen (-55°C bis 125°C) |
JESD22-A104 |
WLAN-Bindungsfestigkeit |
≥ 8gf (1ml Au-Draht) |
Die Methode MIL-STD-883 2011 |
Schnelle Prototypen
Vorlaufzeit für Proben: 5-7 Arbeitstage
Einbeziehung der DFM-Analyse
Kostengünstige Lösungen
Niedrigere Werkzeugkosten im Vergleich zum Stempeln
Flexible MOQ vom Prototyp bis zur Serienproduktion
Umfassende Dienstleistungen
Eine Komplettlösung vom Entwurf bis zur Plattierung (Ag, NiPdAu usw.)
ISO 9001 und IATF 16949 zertifiziert
Häufig gestellte Fragen
F: Was ist der Vorteil von geätzten Bleiframmen gegenüber gestempelten?
A: Das Ätzen bietet eine bessere Präzision (vor allem bei feinem Schlag), keine Schürfen und keine mechanische Belastung der Materialien.
F: Können Sie mit Lead-Frame-Arrays für Multi-Chip-Verpackungen umgehen?
A: Ja, wir sind spezialisiert auf hochdichte Multi-Array-Designs mit präziser Halbgraviertechnologie.
F: Welche Oberflächenveredelungen bieten Sie an?
A: Wir bieten verschiedene Plattierungsmöglichkeiten an, einschließlich Silber, NiPdAu und selektives Plattieren.
F: Was ist Ihre typische Produktionskapazität?
A: Wir unterstützen die Massenproduktion von bis zu 50 Millionen Einheiten/Monat mit konsequenter Qualitätskontrolle.
Warum Xinhsen?
Mit mehr als 15 Jahren Erfahrung im Präzisionsratz kombinieren wir modernste Technologie mit strenger Qualitätskontrolle, um Bleiframme zu liefern, die den anspruchsvollsten Halbleiteranforderungen entsprechen.Unser technisches Team arbeitet eng mit den Kunden zusammen, um die Leistung und Fertigbarkeit der Konstruktionen zu optimieren.
