Chemische Ätzung von Kupfer
Created with Pixso.

Präzisions-Kupfer-Chemischätzen für Elektronik und Luft- und Raumfahrt

Präzisions-Kupfer-Chemischätzen für Elektronik und Luft- und Raumfahrt

Markenbezeichnung: XHS/Customize
Modellnummer: Anpassen
MOQ: 10
Preis: ISO 9001, ISO 14001, IATF 16949
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 10000-100000PCD / Woche
Einzelheiten
Herkunftsort:
China
Zertifizierung:
ISO 9001, ISO 14001, IATF 16949
Material:
Kupferlegierung
Metode der Ätzung:
Chemische Ätzung
Oberflächenbeschaffung:
Poliert
Größe:
Individualisiert
Eigenschaften:
Hohe Präzision, feine Details, komplexe Formen
Haltbarkeit:
Korrosionsbeständigkeit
Application:
Electronics, Automotive, Aerospace, Medical, etc.
Dicke:
0,005 mm-2 mm
Verpackung Informationen:
PET-Taschen und -karton
Versorgungsmaterial-Fähigkeit:
10000-100000PCD / Woche
Hervorheben:

1.5mm Kupfer chemische Ätzung

,

0.02mm Kupfer Chemische Ätzung

,

Kupfer für die chemische Ätzung in der Luftfahrt

Produktbeschreibung

0,02-1,5 mm Dicke Kupfer  Fotoätzverfahren für Elektronik und Luft- und Raumfahrt


Produktübersicht

Xinhsen Technology ist ein führender Hersteller von hochpräzisen Kupfer legierungsgeätzten Komponenten, spezialisiert auf das Fotoätzverfahren für komplexe und filigrane Metallteile. Unsere KupferlegierungsätzungDienstleistungen sind ideal für Branchen, die eine ausgezeichnete Leitfähigkeit, Korrosionsbeständigkeit und komplizierte Designs benötigen, darunter Elektronik, Telekommunikation, Automobil und medizinische Geräte.

Wir arbeiten mit verschiedenen Kupferlegierungen, wie z. B. Reinkupfer (C11000), Messing (C26000), Phosphorbronze (C5191) und Berylliumkupfer (C17200), und bieten unübertroffene Präzision für HF-Abschirmung, Steckverbinder, Leadframes, EMI-Dichtungen und dekorative Elemente.



Hauptmerkmale

Ultrafeine Präzision – Erreicht 0,015 mm Linienbreite und 0,03 mm Mikrolöcher für komplizierte Schaltkreise und Gitter.

Große Materialauswahl – Reines Kupfer, Messing, Bronze und Berylliumkupfer für unterschiedliche mechanische und elektrische Anforderungen.

Grat- und spannungsfrei – Das chemische Ätzen sorgt für glatte Kanten ohne mechanische Verformung.

Schnelles Prototyping – 3-5 Tage für Muster, wodurch die Produktentwicklungszyklen beschleunigt werden.

Kostengünstig für komplexe Designs – Keine teuren Werkzeuge erforderlich, ideal für Kleinserien-/High-Mix-Produktion.

Kundenspezifische Oberflächen – Optionale Vergoldung, Vernickelung, Anlaufschutzbeschichtung oder Lasermarkierung.



Technische Parameter

Materialstärke 0,02 mm – 1,5 mm
Toleranz ±0,03 mm (engere Toleranzen auf Anfrage erhältlich)
Minimale Lochgröße 0,03 mm
Minimale Linienbreite 0,015 mm
Oberflächenbeschaffenheit

Matt, poliert, gebürstet oder kundenspezifische Beschichtung


Häufige Anwendungen:

Elektronik: PCB-Schilde, flexible Leiterplatten, Steckverbinder.

Automobil: Sensorkomponenten, Brennstoffzellenplatten.

Medizin: Chirurgische Werkzeuge, Teile für implantierbare Geräte.

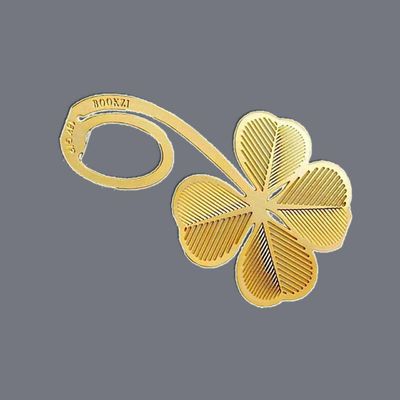

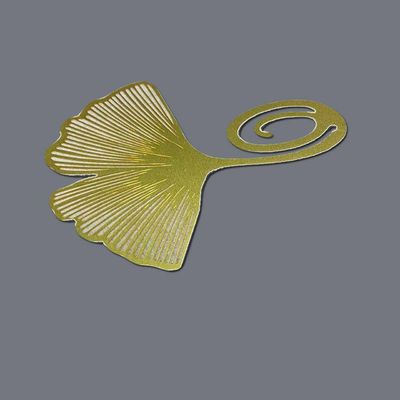

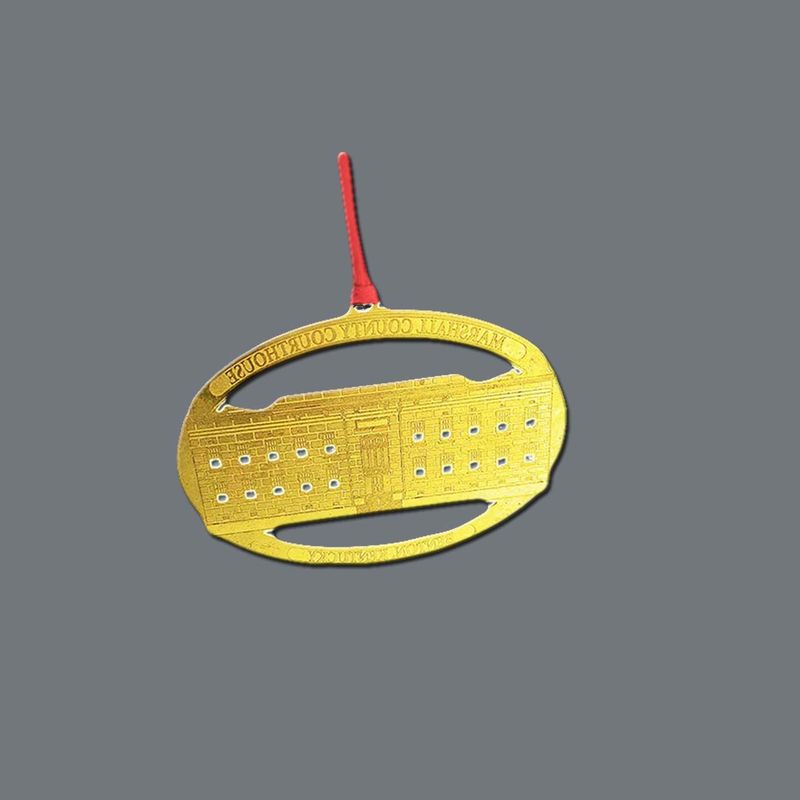

Dekorativ: Luxus-Einlagen, künstlerische Metallarbeiten.



Wettbewerbsvorteile

Überlegene Leitfähigkeit – Ideal für Hochfrequenz- und Hochstromanwendungen.

Keine thermische Verformung – Im Gegensatz zum Laserschneiden verhindert das Ätzen wärmebeeinflusste Zonen (WEZ).

Schnelle Bearbeitungszeit – 10-15 Tage für Großbestellungen (1.000+ Stück).

One-Stop-Service – Von der Materialauswahl bis zur Nachbearbeitung (Beschichtung, Umformen, Montage).

ISO 9001 zertifiziert – Strenge Qualitätskontrolle für konsistente, fehlerfreie Komponenten.



Anwendungen

Elektronik: EMI/RFI-Abschirmung, Leadframes, Kühlkörper.

Telekommunikation: 5G-Antennenkomponenten, Wellenleiterteile.

Automobil: Bipolare Brennstoffzellenplatten, elektrische Kontakte.

Medizin: Präzisionschirurgische Werkzeuge, Teile für Diagnosegeräte.

Industrie: Filter, Siebe, dekorative Metallarbeiten.



FAQ

Q1: Welche Kupferlegierungen empfehlen Sie für die EMI-Abschirmung?

A: Berylliumkupfer (C17200) bietet die beste Leitfähigkeit und Federeigenschaften, während Phosphorbronze (C5191) für die allgemeine Abschirmung kostengünstig ist.



Q2: Können Sie ultradünne Kupferfolien (0,02 mm) ätzen?

A: Ja! Wir sind auf Dünnschichtätzung für flexible Leiterplatten und filigrane Komponenten spezialisiert.



Q3: Wie verhindern Sie Oxidation auf Kupferteilen?

A: Wir bieten Anlaufschutzbeschichtungen, Gold-/Nickelbeschichtung oder Passivierung für langfristigen Schutz an.



Q4: Was ist die Mindestbestellmenge (MOQ) für kundenspezifische Designs?

A: 100 Stück für Produktionsaufträge (Prototypen können ohne MOQ hergestellt werden).



Q5: Können Sie nach dem Ätzen Biegen/Umformen anbieten?

A: Ja! Wir bieten Sekundärbearbeitung (Stanzen, Schweißen, Montage) für Fertigteile an.



Warum Xinhsen wählen?

Über 10 Jahre Erfahrung in der Präzisionsmetallätzung.

24/7 technischer Support für Designoptimierung.

Wettbewerbsfähige Preise mit schnellen Angeboten (<6 Stunden).

Weltweiter Versand mit zuverlässigen Logistikpartnern.

Veredeln Sie Ihre Kupferlegierungskomponenten mit hochpräzisem, gratfreiem Ätzen, das auf Ihre genauen Bedürfnisse zugeschnitten ist. Kontaktieren Sie uns noch heute für eine kostenlose Beratung!
