Fotochemische Ätzung Kupferbleiframme für hochpräzise Anwendungen

Fotochemische Ätzung Kupferbleiframme für hochpräzise Anwendungen

Markenbezeichnung: XHS/ Customized
Modellnummer: Gewohnheit
MOQ: 10
Preis: 50-100USD
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 10000-100000 Stück / Woche
Einzelheiten
Herkunftsort:
China
Zertifizierung:
ISO 9001, ISO 14001
Materialien:
Messing, Messinglegierung, Kupfer, Kupferlegierung
Stärke:
00,02 mm - 1,5 mm
Toleranz:
+/- 0,005 mm
Herstellungsprozess:
Fotochemische Ätzung, Plattierung, Stempeln, Laserschneiden
Verpackung Informationen:
PE-Taschen und Kartons / individuell angefertigt
Versorgungsmaterial-Fähigkeit:
10000-100000 Stück / Woche
Hervorheben:

Fotochemische Ätzung Bleiframme

,

mit einer Breite von nicht mehr als 15 mm

,

Hohe Präzision Metallpräzisionsratz

Produktbeschreibung

Kupferbleiframme mit photochemischer Ätzung für hochpräzise Anwendungen



Xinhaisen - 13 Jahre ISO-zertifizierter photochemischer Ätzer
Spezialisiert auf Halbleiter-Blei-Rahmen und Präzisionsmetallkomponenten. Verarbeitet Metallmaterialien (Edelstahl/Kupfer/Titan) mit einer Toleranz von ±0,01 mm.



Spezifikationen für Kupferbleiframme:

Material Kupfer, Messinglegierungen usw.
Vergleiche aus Messing +/- 0,005 mm
Form Individualisiert
Anwendungen Halbleiter-IC-Verpackungen
Technik Chemische Ätzung, Plattierung, Stempeln, Laserschneiden
Merkmal Keine Schürzen, keine Bruchstellen und sauber.





Projektfall von Kupferbleiframmen zur Referenz:

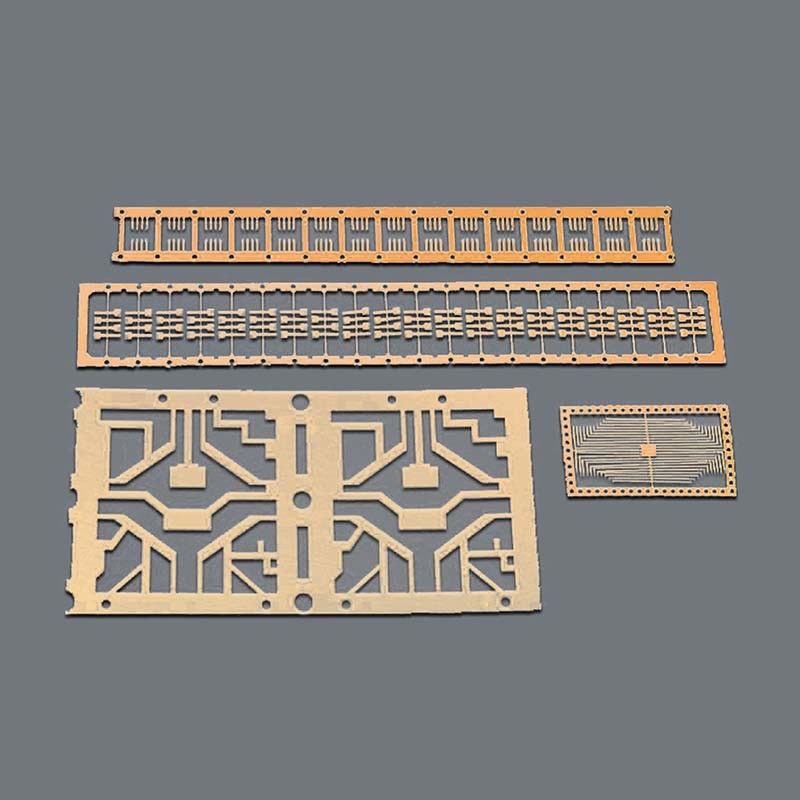

Fotochemische Ätzung Kupferbleiframme für hochpräzise Anwendungen 0

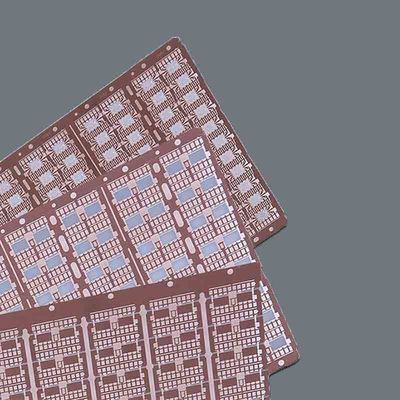

Fotochemische Ätzung Kupferbleiframme für hochpräzise Anwendungen 1



Anwendungen von Kupferbleiframmen:

  • Halbleiterverpackungen: Wesentlich für die Montage von Mikrochips und Halbleitern, die eine effiziente elektrische Verbindung zwischen Komponenten ermöglichen.

  • Mikroelektronik: Wird in mikroelektronischen Geräten wie MEMS (Micro-Electromechanical Systems) zur präzisen Integration elektrischer Komponenten verwendet.

  • LED-Beleuchtung: Unterstützt LED-Komponenten, um sicherzustellen, dass die elektrischen Leitungen für optimale Leistung und Langlebigkeit korrekt positioniert sind.

  • Elektronik für die Automobilindustrie: Schlüsselkomponenten in Automobilkreisplatten und elektronischen Systemen, die zuverlässige, hochpräzise Leiterrahmen erfordern.

  • Telekommunikation: Verwendet bei der Herstellung von Telekommunikationsgeräten, um dauerhafte und effiziente Verbindungen zu gewährleisten.

Fotochemische Ätzung Kupferbleiframme für hochpräzise Anwendungen 2



Merkmale derFotochemische Ätzung:

  • Hohe Präzision: Das photochemische Ätzverfahren ermöglicht äußerst detaillierte und genaue Muster, die sicherstellen, dass jeder Bleitrahmen die genauen Spezifikationen für Ihre Anwendung erfüllt.

  • Dauerhaftes Kupfermaterial: Die hervorragende elektrische Leitfähigkeit und Korrosionsbeständigkeit von Kupfer machen es zur idealen Wahl für Bleiframme, die auch in anspruchsvollen Umgebungen eine langlebige Leistung gewährleisten.

  • Anpassbares Design: Bleiframme können nach Ihren genauen Spezifikationen angepasst werden, wodurch Sie flexibel gestaltet werden und Ihre spezifischen Produktanforderungen erfüllen.

  • Kosteneffiziente Fertigung: Das photochemische Ätzen ist ein kostengünstiges Verfahren zur Erstellung komplexer Formen und Merkmale, ohne dass teure Formen oder Werkzeuge benötigt werden.

  • Hohe Qualität: Unsere Kupfer-Blei-Rahmen werden nach den höchsten Qualitätskontrollstandards hergestellt, um zuverlässige Leistung und konsistente Ergebnisse zu gewährleisten.





Wie kann er uns den Blei-Rahmen absetzen?
1Bitte schicken Sie uns Ihr Design.
Wir akzeptieren folgende Dateiformate: DWG, DXF, PDF, Step, Gerber, IGES, CorelDraw und Adobe Illustrator
2.Lebensdauer für die Herstellung von Proben: 3-10 Tage
3.Express: Durch DHL, FedEx, TNT, etwa 3-7 Tage.
