Kupferchemische Ätzung
Created with Pixso.

Kupfer-Etsch-Blei-Rahmen, hergestellt mit photochemischem Ätzverfahren

Kupfer-Etsch-Blei-Rahmen, hergestellt mit photochemischem Ätzverfahren

Markenbezeichnung: XHS/ Customized
Modellnummer: Gewohnheit
MOQ: 10
Preis: 50-100USD
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 10000-100000 Stück / Woche
Einzelheiten
Herkunftsort:
aus China
Zertifizierung:
ISO 9001, ISO 14001
Materialien:
Messing, Messinglegierung, Kupfer, Kupferlegierung
Stärke:
00,02 mm - 1,5 mm
Toleranz:
+/- 0,005 mm
Herstellungsprozess:
Fotochemische Ätzung, Plattierung, Stempeln, Laserschneiden
Verpackung Informationen:
PE-Taschen und Kartons / individuell angefertigt
Versorgungsmaterial-Fähigkeit:
10000-100000 Stück / Woche
Hervorheben:

Kupfer- und Bleiframme

,

0.02 mm geätzte Bleiframme

,

1.5 mm Kupferbleiframme

Produktbeschreibung

Hochwertige Kupfer-Blei-Rahmen, hergestellt durch photochemische Ätzung



Kurze Einführung in hochwertige Kupferbleiframme:

Unsere hochwertigen Kupfer-Blei-Rahmen sind mit dem fortschrittlichen photo-chemischen Ätzverfahren exakt konstruiert, um die hohen Anforderungen der Elektronikindustrie zu erfüllen.Diese Bleiframme bieten eine hervorragende Leistung.Egal, ob Sie mit Halbleitergeräten oder Steckverbindern arbeiten, unsere Kupferleiterrahmen sind Ihre zuverlässige Wahl für Hochleistungs-Anwendungen.





Spezifikationen für hochwertige Kupferbleiframme:

Material Kupfer, Messinglegierungen usw.
Stärke von 0,1 mm bis 1,0 mm
Abmessungen des Bleiframms Gemäß den Designvorgaben des Kunden angepasst
Toleranzen +/- 0,05 mm
Form Individualisiert
Anwendungen Halbleiter-IC-Verpackungen
Technik Chemische Ätzung, Plattierung, Stempeln, Laserschneiden
Beschichtung Nickel- oder Goldplattierung auf Anfrage erhältlich
Merkmal Keine Schürzen, keine Bruchstellen und sauber.





Zusammengestellte Kupfer-Blei-Rahmen zur Referenz:

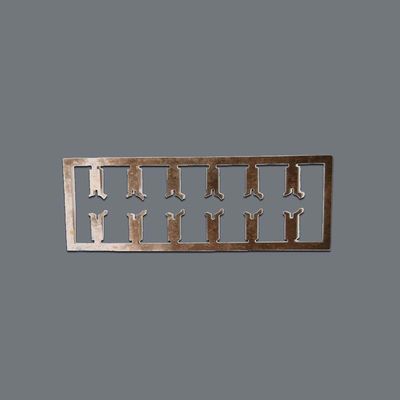

Kupfer-Etsch-Blei-Rahmen, hergestellt mit photochemischem Ätzverfahren 0

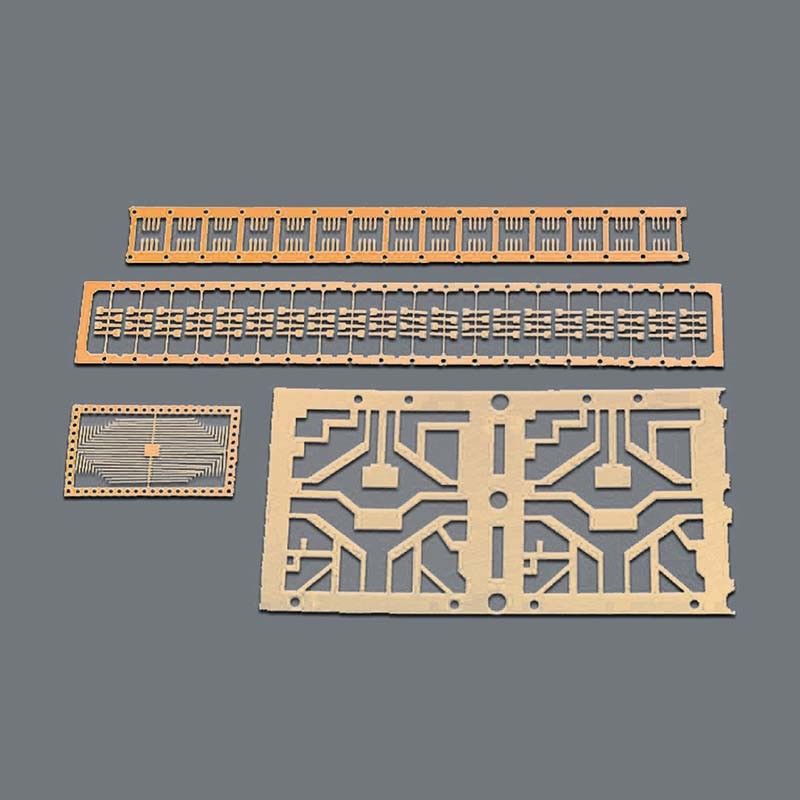

Kupfer-Etsch-Blei-Rahmen, hergestellt mit photochemischem Ätzverfahren 1



Anwendungen von hochwertigen Kupferbleiframmen:

  • Halbleiterverpackungen: Wesentlich für die Montage von Mikrochips und Halbleitern, die eine effiziente elektrische Verbindung zwischen Komponenten ermöglichen.

  • Mikroelektronik: Wird in mikroelektronischen Geräten wie MEMS (Micro-Electromechanical Systems) zur präzisen Integration elektrischer Komponenten verwendet.

  • LED-Beleuchtung: Unterstützt LED-Komponenten, um sicherzustellen, dass die elektrischen Leitungen für optimale Leistung und Langlebigkeit korrekt positioniert sind.

  • Elektronik für die Automobilindustrie: Schlüsselkomponenten in Automobilkreisplatten und elektronischen Systemen, die zuverlässige, hochpräzise Leiterrahmen erfordern.

  • Telekommunikation: Verwendet bei der Herstellung von Telekommunikationsgeräten, um dauerhafte und effiziente Verbindungen zu gewährleisten.

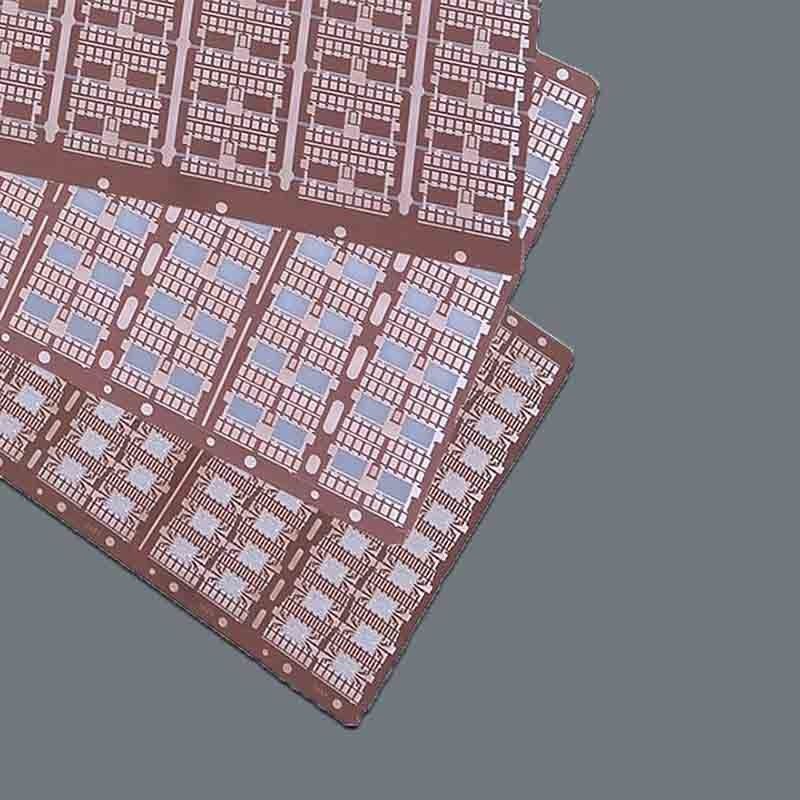

Kupfer-Etsch-Blei-Rahmen, hergestellt mit photochemischem Ätzverfahren 2



Merkmale derFotochemische Ätzung:

  • Präzisionstechnik: Hergestellt mit photochemischer Ätzung, mit hoher Genauigkeit und feinen Details.
  • Überlegene Leitfähigkeit: Hergestellt aus hochwertigem Kupfer, das eine hervorragende elektrische Leistung gewährleistet.
  • Korrosionsbeständigkeit: Spezielle Beschichtung, die der Oxidation widersteht und eine lange Lebensdauer gewährleistet.
  • Anpassungsgrößen: Erhältlich in verschiedenen Größen und Konstruktionen, um spezifischen Anforderungen gerecht zu werden.
  • Umweltschonend: Das Fotoätschen verringert im Vergleich zu herkömmlichen Herstellungsverfahren die Abfälle.
  • Hohe Qualitätsstandards: Hergestellt unter strenger Qualitätskontrolle, um Konsistenz und Zuverlässigkeit zu gewährleisten.



Wie man Chemical Etching Blei Rahmen?

Das photochemische Ätzen umfasst mehrere Schritte:

  1. Konstruktionsvorbereitung: Das gewünschte Leitrahmendesign wird mit Hilfe einer CAD-Software erstellt.

  2. Photoresistente Beschichtung: Auf das Kupferblech wird ein lichtempfindliches Material aufgetragen.

  3. Exposition gegenüber UV-Licht: Das Designmuster wird mit UV-Licht auf den Photoresist übertragen.

  4. Schnitzerei: Das nicht freigelegte Kupfer wird chemisch abgehauen und hinterlässt die präzise Form des Bleiframms.

  5. Reinigung und Veredelung: Der verbleibende Widerstand wird entfernt, und die Rahmen werden gereinigt und fertiggestellt, z. B. beschichtet, plattiert oder gelötet.



Wie man Blei-Rahmen von uns anpasst:

Wir bieten eine vollständige Anpassung Ihrer Kupfer-Blei-Rahmen an, um Ihre spezifischen Anforderungen zu erfüllen.

  1. Schicken Sie uns Ihr Design: Teilen Sie Ihre Konstruktionsspezifikationen mit, einschließlich Abmessungen, Materialien und jeglicher speziellen Eigenschaften, die Sie benötigen.

  2. Ein Zitat bekommen: Wir bieten ein detailliertes Angebot basierend auf Ihren Projektspezifikationen, einschließlich Preisgestaltung, Lieferzeiten und Anpassungsmöglichkeiten.

  3. Prototypentwicklung: Wir erstellen einen Prototyp, um sicherzustellen, dass Ihr Entwurf Ihren Standards entspricht, bevor wir zur vollständigen Produktion übergehen.

  4. Endproduktion: Sobald sie genehmigt sind, beginnen wir mit der Produktion Ihrer maßgeschneiderten Bleiframme.

  5. Lieferung: Wir sorgen für eine pünktliche Lieferung, wobei die Verpackung optimiert ist, um Schäden beim Transport zu vermeiden.



Warum wählen Sie uns?

  • Fachkenntnisse in der Herstellung von Kupfer-Blei-Rahmen.

  • Fortgeschrittene photochemische Ätztechnologie.

  • Hochwertige Produkte und zuverlässiger Kundenservice.

  • Schnelle Lieferzeiten und wettbewerbsfähige Preise.

Kontaktieren Sie uns noch heute, um mit Ihren maßgeschneiderten Kupfer-Blei-Rahmen zu beginnen!
