Optische Encoder-Scheibe
Created with Pixso.

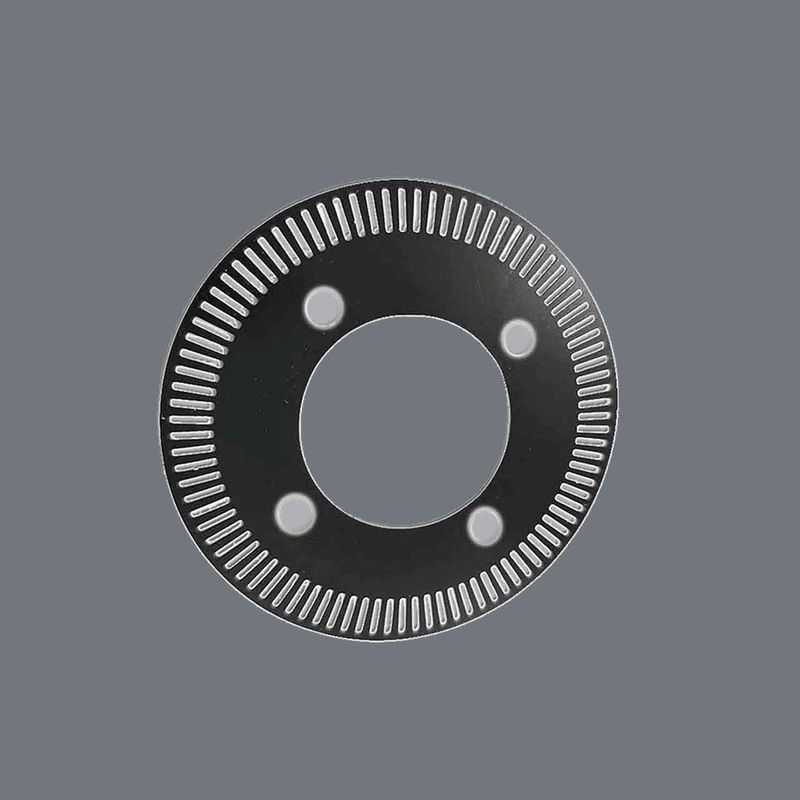

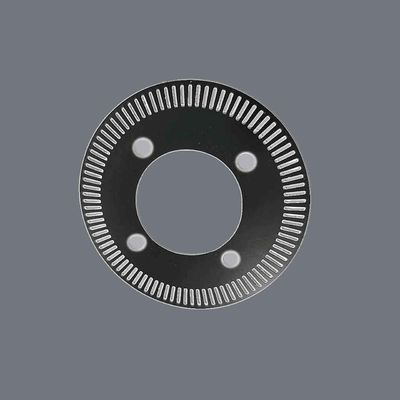

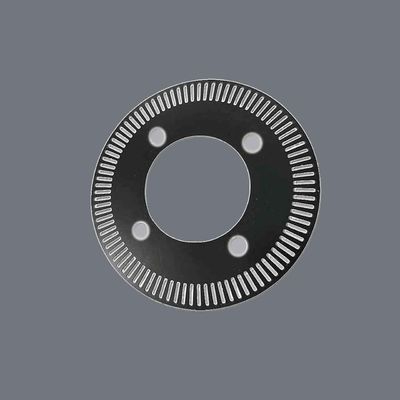

Metallpräzisionsgeätzte Encoderscheiben ±0,003 mm Toleranz 10000 Zeilen/Umdrehung

Metallpräzisionsgeätzte Encoderscheiben ±0,003 mm Toleranz 10000 Zeilen/Umdrehung

Markenbezeichnung: XHS/Customize
Modellnummer: Anpassen
MOQ: 20
Preis: 30-100USD
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 10000-100000PCD / Woche
Einzelheiten
Herkunftsort:
China
Zertifizierung:
ISO 9001, ISO 14001, IATF 16949
Material:
Metall
Typ:
Drehgeber
Entschließung:
bis zu 4096 Puls pro Umdrehung
Durchmesser der Welle:
6 mm oder 10 mm
Form:
Runde
Größe:
Verschiedene Größen erhältlich
Verpackung Informationen:
PET-Taschen und -karton
Versorgungsmaterial-Fähigkeit:
10000-100000PCD / Woche
Hervorheben:

Präzisionscode-Disketten

,

Metall-Encoder-Disketten

,

0.003mm optische Encoder-Disc

Produktbeschreibung

Präzisionsgeätzte Encoder-Discs ±0,003 mm Toleranz 10.000 Zeilen/Umdrehung



Beschreibung des Produkts:
Xinhsen Technology ist spezialisiert auf die Herstellung hochgenauer chemisch geätzerter Encoder-Discs für Bewegungskontrollsysteme.Unsere Präzisions-Ätzertechnologie produziert Code-Räder mit außergewöhnlicher Mustergenauigkeit und Dimensionalstabilität, ideal für optische und magnetische Encoder in Industrie-, Automobil- und Raumfahrtanwendungen.



Hauptmerkmale:

  • Erreicht eine Mindestgröße von 0,015 mm

  • Unterstützt absolute und inkrementelle Encoder-Muster

  • Stressfreie Fertigung bewahrt Materialeigenschaften

  • Maßgeschneiderte Konstruktionen für OEM-Encodersysteme

  • Schnelle Prototypenfertigung innerhalb von 5 Arbeitstagen





Vergleich der Materialeigenschaften:

Material Härte CTE (10^-6/°C) Leitfähigkeit (W/m·K)
304 SS HRB 85 17.2 16.2
316L SS HRB 79 16.0 13.4
mit einem Durchmesser von HRB 80 8.6 7.2
BeCu HRB 100 17.0 105




Produktionskapazitäten:

  • Vorlaufzeit für Prototypen: 5 Arbeitstage

  • Massenproduktionskapazität: 500.000 Stück/Monat

  • Maximale Größe der Platte: 600 mm × 600 mm

  • Verfügbare Beschichtungen: Gold, Nickel, schwarzes Oxid

  • Qualitätsnormen: ISO 9001, IATF 16949



FAQ-Bereich:

F: Welche Dateiformate akzeptieren Sie für benutzerdefinierte Encodermuster?
A: Wir akzeptieren DXF-, DWG-, AI- und PDF-Dateien (mindestens 600 dpi Auflösung).

F: Wie verhält sich eine geätzte Encoder-Disc zu Laser-geschnittenen Alternativen?
A: Auf geätzte Platten:

  • Eine bessere Kantenqualität (Ra 0,4 μm vs 1,2 μm)

  • Keine hitzebelasteten Zonen

  • 30-50%ige Kostensenkung bei hohen Mengen

  • Eine strengere Steuerung der Toleranz (± 0,003 mm vs ± 0,01 mm)

F: Können Sie Scheiben mit optischen und magnetischen Mustern herstellen?
A: Ja, wir können hybride Scheiben mit:

  • Optische Muster (Aussehen von Chrom auf Glas)

  • Magnetische Bereiche (für magnetische Encoder)

  • Kombinierte Index-Null-Marker

F: Welche Qualitätsdokumentation wird bereitgestellt?
A: Alle Sendungen umfassen:

  • Materialzertifizierung (EN 10204 3.1)

  • Abmessungsprüfungsergebnis

  • Messung der Oberflächenrauheit

  • Daten der Auslaufprüfung



Anwendungen:

  • Industrie-Servomotoren

  • Robotik-Gelenkpositionierung

  • Sensoren für die Steuerung von Fahrzeugen

  • Antriebsgeräte für Medizinprodukte

  • Luft- und Raumfahrtsteuerungssysteme



Warum Xinhsen?

  1. Mehr als 15 Jahre Erfahrung mit Präzisionsraten

  2. Inhouse-Entwurf und technische Unterstützung

  3. Vollständiges Qualitätskontrolllabor

  4. Flexible Bestellmengen (von 1pc bis 1M+)

  5. Globale logistische Unterstützung
