Kupferchemische Ätzung
Created with Pixso.

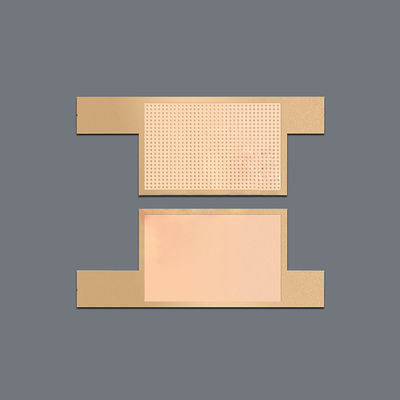

Precision Copper Chemical Etching Services ISO-zertifizierter Hersteller

Precision Copper Chemical Etching Services ISO-zertifizierter Hersteller

Markenbezeichnung: XHS / Custom
Modellnummer: Gewohnheit
MOQ: 10
Preis: USD80-300
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 1000000
Einzelheiten
Herkunftsort:
aus China
Zertifizierung:
ISO 9001, ISO 14001, IATF 16949
Material:
Kupfer, Messing, Kupferlegierung, Messinglegierung
Größe:
Gewohnheit
Farbe:
Silber, Schwarz, Gold usw.
Produktionstechnik:
Foto Chemische Radierung und Stempelung
Verpackung Informationen:
PE-Tasche und -karton
Versorgungsmaterial-Fähigkeit:
1000000
Hervorheben:

Präzision der Kupferchemischen Radierung

,

ISO Kupfer chemische Ätzung

,

Stempelpräzisionschemische Ätzung

Produktbeschreibung

Eigenschaften von Kupfer
Kupfer ist aufgrund seiner überlegenen elektrischen Leitfähigkeit, seiner Wärmeübertragung und seiner Korrosionsbeständigkeit ideal für elektronische Komponenten, EMI-Schutz und industrielle Anwendungen geeignet.Unser Foto-Ätzungsprozess erhöht diese inhärenten Vorteile durch Präzisionsfertigung.



Was ist Photochemical Etching?
Ein subtraktives Herstellungsprozess, bei dem Photolithographie und chemische Ätzung kombiniert werden, um gerissfreie, belastungsfreie Metallteile mit außergewöhnlicher Genauigkeit (± 0,01 mm) herzustellen.Ideal für komplexe Konstruktionen, die mit herkömmlicher Bearbeitung nicht erreicht werden können.



Kupfermaterialien, die wir verarbeiten

Reines Kupfer (C10100, C11000)

Beryllium Kupfer

Phosphor Bronze

Vergleiche aus Messing

Kupfer-Nickellegierungen



Produkte für die chemische Ätzung von Kupfer

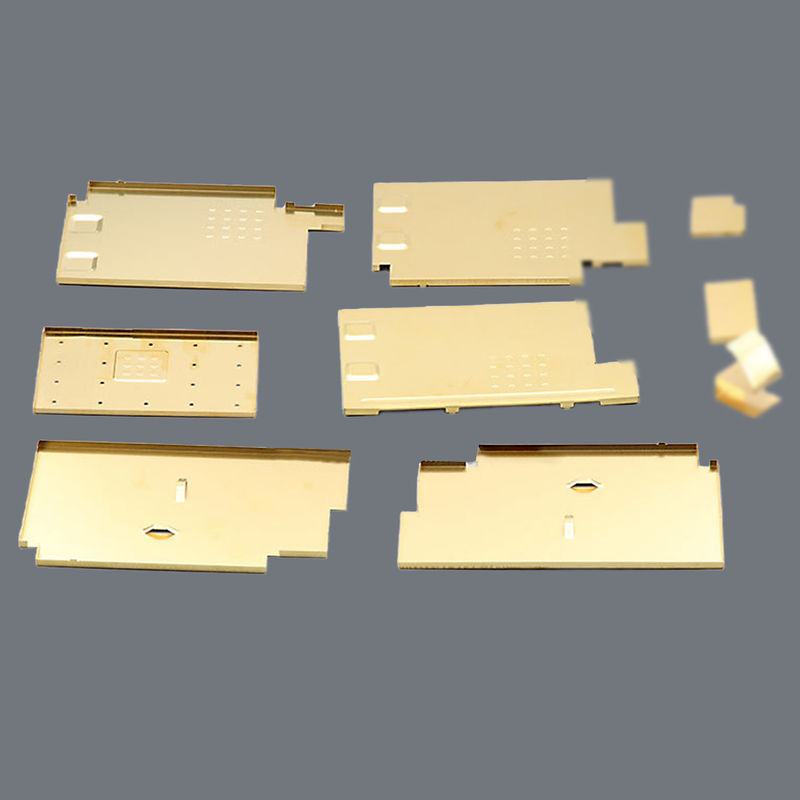

• EMI/RFI-Schilde
• Bleiframme
• Anschlusskontakte
• Wärmesink-Arrays
• HF- und Mikrowellenkomponenten
• Feine Netze und Filter
• Busstangen und Stromkollektoren



Hauptanwendungen für die Kupferchemische Radierung
Elektronik:PCB, flexible Schaltungen
Automobilindustrie:Sensoren, Elektrofahrzeugkomponenten
Telekommunikation:5G-Antennen, Wellenführer
Medizinische Behandlung:Chirurgische Werkzeuge, Diagnoseteile
Energie:Solarzellen, Batteriekomponenten



Vorteile der chemischen Kupfergravierungen
✓ Keine mechanischen Belastungen oder Wärmeverzerrungen
✓ 0,02 bis 1,2 mm Dicke
✓ ±0,015 mm enge Toleranzen
✓ Schnelle Prototypenfertigung (5-7 Tage)
✓ Kosteneffizient für komplexe Geometrien
✓ Glatte Kantenveredelung (Ra < 0,8 μm)



Unsere Fähigkeit, Kupfer chemisch zu gravieren
• Blattgröße: bis zu 650×1800 mm
• Dickenbereich: 0,02 mm - 2,0 mm
• Mindestgröße des Merkmals: 0,1 mm
• Jahreskapazität: 15 Millionen Teile
• Sekundärprozesse: Plattieren, Stempeln, Montieren



Warum wählen Sie uns?
✅ 13 Jahre Spezialisierung auf Kupferratzerei

✅ ISO 9001 Zertifiziert für Qualität
✅ IATF 16949 Zertifiziert für die Qualität im Automobilbereich
✅ ISO 14001 Umweltschonende Produktion
✅ DFM-Unterstützung und Ingenieurberatung
✅ 98% Pünktliche Lieferung
✅ Prototyp zur Massenproduktion



3-Stufen-Zitatprozess
1. Technische Zeichnungen über unser sicheres Portal hochladen (DXF, DWG, STEP-Formate akzeptiert)
2. Erhalten Sie DFM Feedback innerhalb von 4 Werkstunden
3. Gewinnen Sie einen wettbewerbsfähigen Preis
