Hochpräzise geätzte bipolare Platten für Brennstoffzellen und Elektrolyseure

Überblick über die Bipolaren Platten

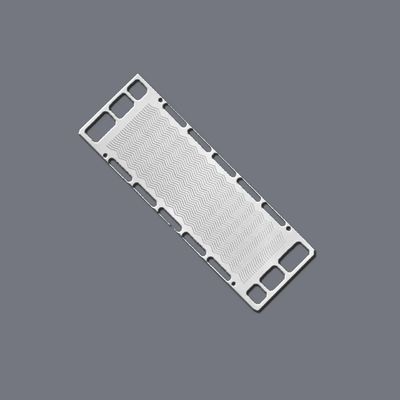

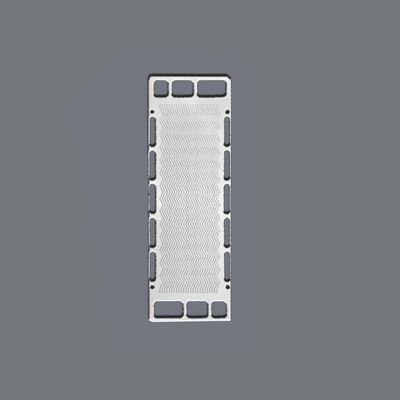

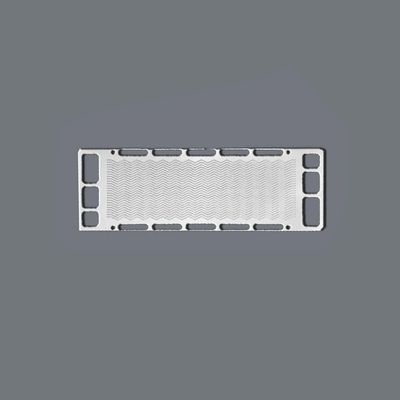

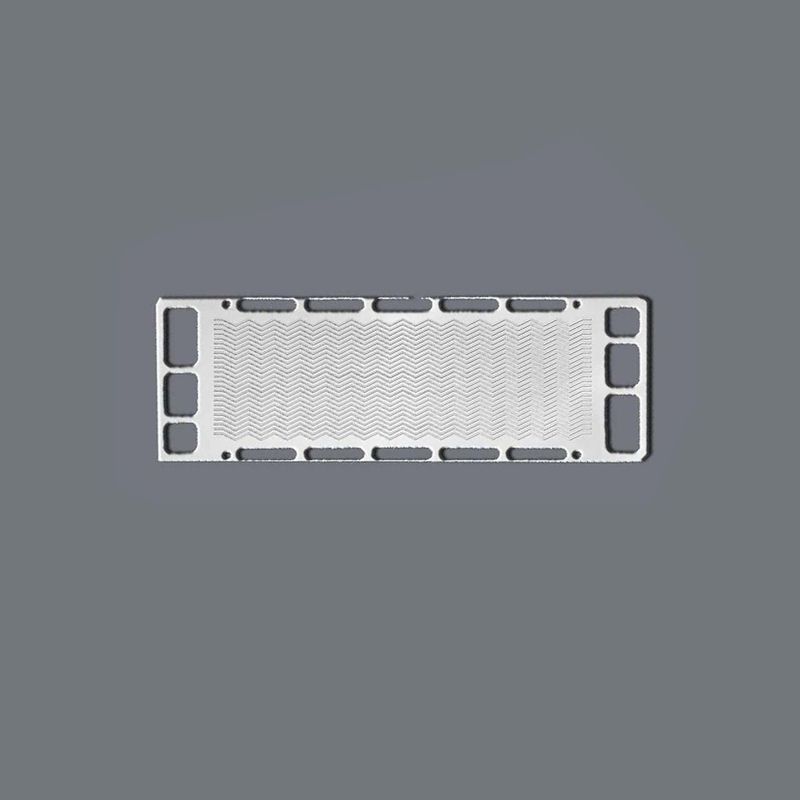

Xinhsens chemisch geätzte Bipolarplatten liefern eine überlegene Leistung bei Brennstoffzellen, Elektrolyseuren und Strombatterien.Unsere photochemische Ätztechnologie ermöglicht komplexe Mikroflow-Muster mit unvergleichlicher Präzision.Diese Platten sind entscheidend für die Verbesserung der Energieeffizienz bei Wasserstoffanwendungen.

Wichtige Vorteile
✔Ultrafeine Muster(0,1-2,0 mm) mit hoher Strukturintegrität
✔Korrosionsbeständige Oberflächenfür saure/alkaline Umgebungen
✔Benutzerdefinierte Strömungsfeldmuster(Serpentin, interdigitated, biomimetisch)
✔Null mechanische BelastungVergleicht mit Stempel-/Laser-Schnittalternativen
✔Schnelle Prototypenfertigung→ Massenproduktion

Bipolare PlattenSpezifikationen

Gestaltungsmerkmale

•Fließmuster: Serpentin-, Parallel-, Pin-Architekturen und komplexe 3D-Architekturen
•Integrierte Merkmale: Kühlkanäle, Sensoranschlüsse, Ausrichtungspins
•Beschichtungen: Leitende Keramik, hydrophobe Behandlungen, Antifouling-Schichten
•Nachbearbeitung: Laserschweißvorbereitung, geprägte Dichtungen, QC-Kennzeichen

Leistungsdaten
- 10 bis 15% geringerer Druckabfall im Vergleich zu herkömmlichen Konstruktionen
️ >98% Leistungsfähigkeit der aktuellen Sammlung
Kompatibel mit 2-5x Kompressionsstapeln
Die Lebensdauer von mehr als 5000 Stunden in PEMFC-Beschleunigungsversuchen

Anwendungen

▸Wasserstoffbrennstoffzellen(PEMFC, SOFC, DMFC)
▸Wasser-Elektrolyseure(PEM, AEM, alkalisch)
▸Redoxstrombatterien(VRFB, Zn-Br Systeme)
▸CO2-Umwandlungssysteme
▸Laborgeräte auf einem Chip

Qualitätssicherung

• 100% automatische optische Inspektion (AOI)

• Materialzertifizierungen: EN 10204 3.1, ASTM-Normen

• Korrosionsprüfung ex situ/in situ

• ISO 9001 und IATF 16949 konform

Anpassungsmöglichkeiten
✓ CFD-optimierte Strömungsfelder
✓ Hybridmetall/Graphit-Designs
✓ Vormontierte Plattenhaufen
✓ Schnelle Prototypenfertigung (5-7 Tage Proben)

Warum Xinhsen?
•50 μm Feature-Genauigkeitfür eine optimale Fluiddynamik
•10,000+ Platten/MonatProduktionskapazität
•Unterstützung der DFMfür eine kostengünstige Skalierung
