Chemisch geätzter Halbleiter-Leadframe mit Präzisionstoleranzen & Massenproduktion


Leadframe-Übersicht
Unsere geätzten Leadframes bieten kritische Konnektivität und strukturelle Unterstützung für Halbleiterbauelemente. Durch fortschrittliches chemisches Ätzen fertigen wir Leadframes mit außergewöhnlicher Dimensionsstabilität und elektrischer Leistung, wodurch Zuverlässigkeit in integrierten Schaltungen (ICs) und mikroelektronischen Bauteilen gewährleistet wird.

Herstellungsprozess
Wir sind spezialisiert auf hochpräzises chemisches Ätzen, das eine spannungsfreie, gratfreie Herstellung komplexer Leadframe-Muster ermöglicht, ohne die Materialeigenschaften zu verändern. Diese Methode unterstützt schnelles Prototyping und Massenproduktion mit gleichbleibender Qualität.

Leadframe-Eigenschaften

  • Ultrapräzise Ätzfähigkeit:Erzielt feine Linienbreiten bis zu 0,02 mm und hält enge Toleranzen von ±0,01 mm ein, wodurch eine perfekte Ausrichtung und Konnektivität für empfindliche Halbleiterkomponenten gewährleistet wird.

  • Hervorragende elektrische Leistung: Hergestellt aus hochleitfähigen Materialien mit optimierten Beschichtungsoberflächen, um minimale Signalverluste und eine stabile Stromübertragung in Hochfrequenzanwendungen zu gewährleisten.

  • Überlegenes Wärmemanagement: Entwickelt mit optimalen Wärmeausdehnungskoeffizienten und Wärmeableitungseigenschaften, um die Leistungsstabilität unter variierenden Temperaturbedingungen aufrechtzuerhalten.

  • Erhöhte mechanische Festigkeit: Behält eine ausgezeichnete Ebenheit und strukturelle Integrität während der Montageprozesse bei und verhindert Verformungen während des Formens und Bondens.

  • Saubere Kantenqualität:Gratfreie Kanten und Oberflächen verhindern Kurzschlüsse und Verunreinigungen, was für hochzuverlässige Halbleiteranwendungen entscheidend ist.



 Leadframe-Spezifikation

Parameter Spezifikation
Toleranz ±0,01 mm
Material Edelstahl, Kupfer, Legierungen usw.
Oberflächenbeschaffenheit Matt, poliert, beschichtet
Anzahl der Pins

Bis zu 500 E/A

Ebenheit

≤0,05 mm/10 mm

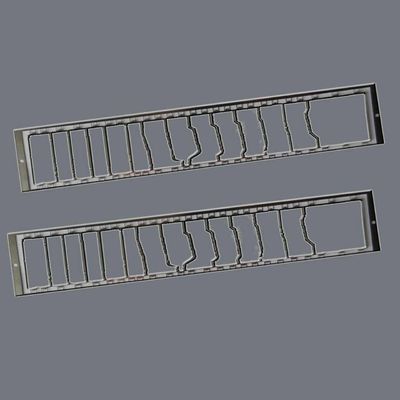

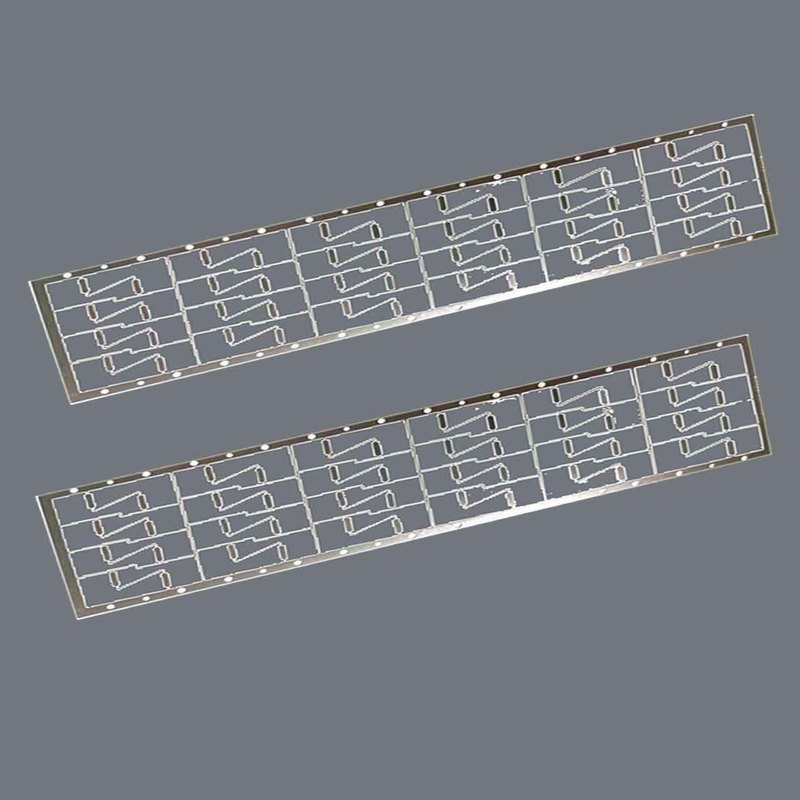

Chemisch geätzter Halbleiter-Leadframe mit Präzisionstoleranzen & Massenproduktion 0Chemisch geätzter Halbleiter-Leadframe mit Präzisionstoleranzen & Massenproduktion 1Chemisch geätzter Halbleiter-Leadframe mit Präzisionstoleranzen & Massenproduktion 2


Leadframe-Anwendungen

  • Verpackung integrierter Schaltungen: Wird in verschiedenen IC-Gehäusen verwendet, einschließlich Speicherchips, Mikroprozessoren und Logikbausteinen für Computer, Server und Unterhaltungselektronik.

  • Leistungshalbleiterbauelemente: Unverzichtbar für Leistungstransistoren, MOSFETs, IGBTs in Netzteilen, Motorantrieben und Energieumwandlungssystemen.

  • Automobilelektronik: Kritische Komponenten für Motorsteuergeräte (ECUs), Sensoren, Lichtsteuerungen und Infotainment-Systeme in Fahrzeugen.

  • Unterhaltungselektronik: Weit verbreitet in Smartphones, Tablets, Smart-Home-Geräten und Wearable-Technologie für Chipverpackung und -verbindung.

  • Kommunikationsausrüstung:Wird in 5G-Infrastruktur, Netzwerkgeräten, HF-Modulen und Basisstationsausrüstung eingesetzt, die Hochfrequenzleistung erfordert.


Warum Xinhaisen Technology wählen?

  • Hohe Präzision & Geschwindigkeit: Wir erreichen feine Linienbreiten bis zu 0,02 mm mit schnellen Vorlaufzeiten – geeignet für Prototyping und Großaufträge.

  • Material- & Prozessexpertise: Wir verarbeiten eine Vielzahl von leitfähigen Metallen und bieten maßgeschneiderte Beschichtungslösungen an.

  • Qualitätssicherung: Jeder Leadframe wird strengen Inspektionen unterzogen, um eine einwandfreie Leistung in kritischen Anwendungen zu gewährleisten.

  • Wettbewerbsfähige Preise: Wir bieten kosteneffiziente Lösungen ohne Kompromisse bei Präzision oder Lieferung.

  • Von Branchenführern geschätzt:Bekannt für Zuverlässigkeit, technischen Support und schnelle Reaktion auf Kundenbedürfnisse.

Chemisch geätzter Halbleiter-Leadframe mit Präzisionstoleranzen & Massenproduktion 3
