Hochpräzisions-Ultra-Dünn-Titanium-Etsche Bipolarplatten für PEM-Brennstoffzelle

Grundlegende Informationen zu Titan-Ätz-Bipolarplatten:

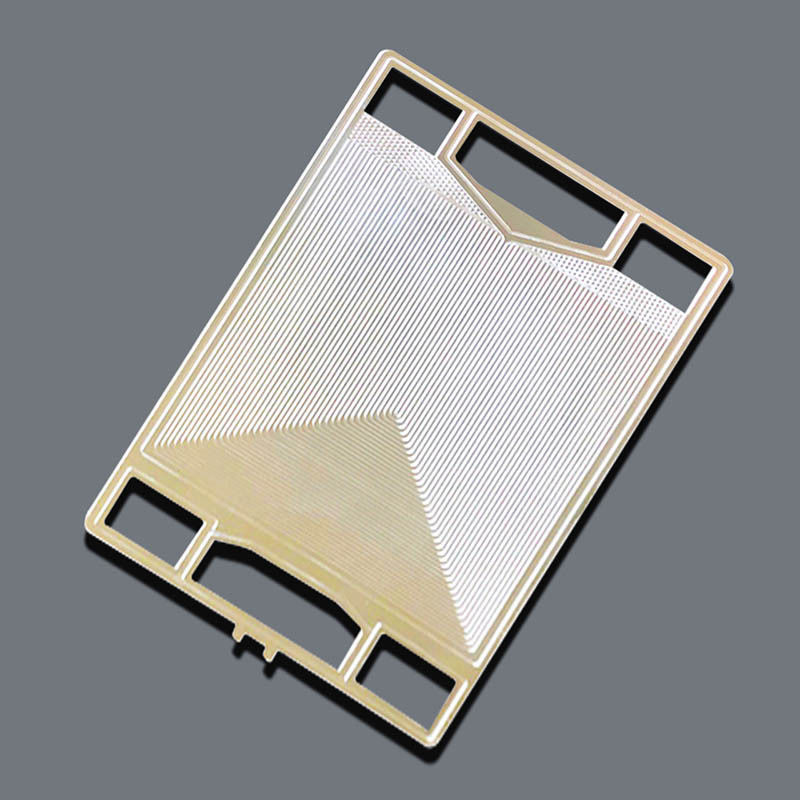

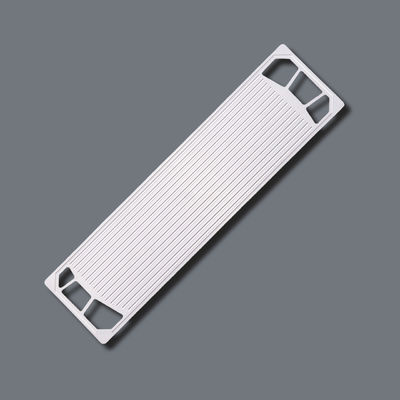

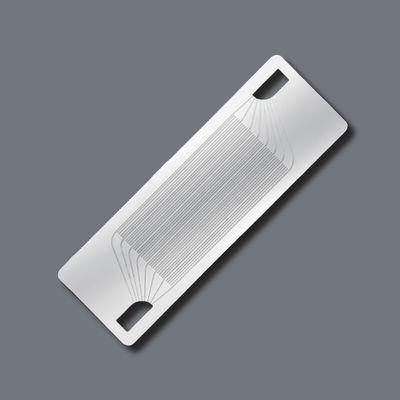

Hochpräzise, ultradünne Titan-Ätz-Bipolarplatten für PEM-Brennstoffzellen

Spezifikationen der von uns geätzten Metall-Bipolarplatten:

Merkmalevon Titan-Ätz-Bipolarplatten:

Die Bipolarplatte dient als kritische Komponente sowohl in Brennstoffzellen als auch in Elektrolyseuren. Innerhalb des Stapels erfüllt sie mehrere wesentliche Funktionen: Leiten von elektrischem Strom, Kanalisieren von Gasen und Flüssigkeiten, Stützen der Membranelektrodenanordnung (MEA) und Regulieren von Wärme und Feuchtigkeit. Ihre Qualität und Leistung haben einen direkten Einfluss auf die Effizienz, Haltbarkeit und die Gesamtkosten des Systems.

• Korrosionsbeständigkeit– Stabil gegenüber Säuren, Laugen und Feuchtigkeit für langfristige Haltbarkeit in PEM-Brennstoffzellen und Elektrolyseuren.

• Leicht & Stark– Hohes Festigkeits-Gewichts-Verhältnis senkt das Stapelgewicht, ohne die Stabilität zu beeinträchtigen, ideal für Automobil und Luft- und Raumfahrt.

• Präzisionskanäle– Ätzen ermöglicht Mikrokanäle von bis zu 100 μm für eine effiziente Gasverteilung und Stoffübertragung.

• Dünn & Kompakt– Dickenbereich von 0,05–2,0 mm unterstützt leichte, platzsparende Designs.

• Gratfrei & Spannungsfrei– Ätzen vermeidet Risse und Verformungen und gewährleistet glatte Kanäle und zuverlässige Abdichtung.

• Beschichtungsbereit– Kompatibel mit leitfähigen Beschichtungen (Gold, Kohlenstoff usw.) zur Verbesserung der Leitfähigkeit und Reduzierung des ICR.

Anwendungvon Titan-Ätz-Bipolarplatten:

• Wasserstoff-Brennstoffzellen– Anwendung in Automobilantriebssystemen, tragbaren Geräten und stationären Energiestationen.

• Wasser-Elektrolyseure– Verwendung für die grüne Wasserstoffproduktion in PEM- und alkalischen Elektrolyseursystemen.

• Energieumwandlungssysteme– Integriert in fortschrittliche Speicherlösungen wie Metall-Luft- und Redox-Flow-Batterien.

Photochemisch geätzte Bipolarplatte:

Konventionelle Techniken wie Stanzen, Laserschneiden und CNC-Fräsen werden üblicherweise zur Herstellung von Bipolarplatten verwendet, stoßen jedoch auf Herausforderungen bei der Herstellung feiner Flusskanäle und der Verarbeitung ultradünner Bleche. Im Gegensatz dazu bietet das photochemische Ätzen deutliche Vorteile bei der Herstellung hochpräziser Metall-Bipolarplatten.

Warum photochemisches Ätzen zur Herstellung von Bipolarplatten wählen?

• Hohe Präzision– Erreicht Kanalbreiten bis zu 0,1 mm mit genauer Tiefenkontrolle für eine gleichmäßige Flussverteilung.

• Spannungs- & Gratfrei– Eliminiert Verformungen und Risse und gewährleistet eine hervorragende Abdichtung und Zuverlässigkeit.

• Ultradünne Fähigkeit– Verarbeitet Metallbleche von 0,02–3,0 mm, ideal für gängige Bipolarplattenstärken von 0,05–1,0 mm.

• Designflexibilität– Unterstützt komplexe doppelseitige und halbgeätzte Strukturen für Anpassung und schnelles Prototyping.

• Kosteneffizienz– Geringe Werkzeugkosten machen es für kleine bis mittlere Auflagen und die Prototypenentwicklung geeignet.

Herstellungstechnologie für Titan-Bipolarplatten:

Wir können sowohl gerade als auch gekrümmte Kanäle über gesamte Metallbleche ätzen und so komplexe Designs mit Leichtigkeit ermöglichen. Mit präziser Tiefenkontrolle gewährleistet unser Verfahren eine gleichbleibende Genauigkeit bei jedem Projekt.

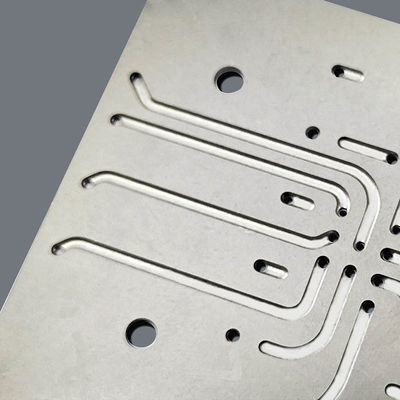

ÄtzenDoppeltiefe Kanäle                                        Oberflächenbeschichtet                                         Laserschneiden

  Wir können unterschiedliche Tiefen ätzen                                                 Für Edelstahlmaterialien,                               Für Metallbleche dicker

Flusskanäle auf derselben Seite.                                               werden wir die Oberfläche galvanisieren                           als 1,5 mm, verwenden wir Laserschneiden

  Unterstützt auch Ätztiefen auf                                             um die Bipolarplatte vor Oxidation zu schützen.                um die erforderliche Größe oder Form zu erreichen.

          den verschiedenen Seiten.

Verpackung und Versand von Titan-Ätz-Bipolarplatten:

Wir bieten eine Schutzschicht in den Abdeckungen, PE-Beutel, Schaumstoff in der Box, wasserdichte Verpackung oder auf Ihre Anfrage.

VersandMethoden:

EMS: Ungefähr 10-15 Werktage

DHL:Ungefähr 3-5 Werktage

FedEx:Ungefähr 4-6 Werktage

UPS/TNT:Ungefähr 6-8 Werktage

LUFT:Ungefähr 5-7 Werktage

MEER:Ungefähr 15-30 Werktage

FAQ:

1.Was ist der Preis für die Anpassung von Bipolarplatten?

 -- Der Preis hängt von Material, Dicke, Größe und anderen Anforderungen ab. Bitte senden Sie uns Ihre detaillierten Anforderungen, wir’bieten Ihnen den Preis             so bald wie möglich.

2. Wie passen wir die Bipolarplatte an?

 -- Bitte senden Sie uns Ihre Zeichnung in DXF-, DWG-, STEP-, PDF- und anderen Formaten, wir’werden die Bewertung durchführen und Ihnen den Preis anbieten.

3. Wie können wir die Qualität garantieren?

 --Wir eimmer ein Vorserienmuster vor der Massenproduktion, und aimmer 100 % Endkontrolle vor dem Versand.

4. Warum sollten Sie bei uns und nicht bei anderen Lieferanten kaufen?

 --Xinhaisen wurde gegründet, um sich auf die Herstellung hochwertiger, endlicher und mikroskopisch kleiner photochemisch geätzter Metallprodukte zu spezialisieren. Unsere siebzig professionellen             Mitarbeiter sind auf Forschung und Entwicklung, Herstellung und Marketing-Service spezialisiert.

5. Welche Dienstleistungen können wir anbieten?

 --Akzeptierte Lieferbedingungen: FOB, CFR, CIF, EXW；

   Akzeptierte Zahlungswährung: USD, EUR, JPY, CAD, AUD, HKD, CNY;

   Akzeptierte Zahlungsart: T/T, Paypal, Western Union, Bargeld.

Möchten Sie die Bipolarplatte anpassen?

Klicken Sie unten auf "Kontaktieren Sie uns", um uns die Zeichnung der Bipolarplatte zu senden. Wir unterstützen DXF, DWG, STP usw. Formate.

Oder senden Sie eine E-Mail direkt an bella.xiang@xinhsen.com  /  WhatsApp: +86 18025476918
