Hersteller von Metall-Chemischätz-Strömungsfeldplatten für gedruckte Leiterplatten-Wärmetauscher

Xinhaisen verwendet das photochemische Ätzverfahren zur Herstellung von Strömungsplatten für gedruckte Leiterplatten-Wärmetauscher (PCHEs), wodurch die Erstellung präziser Mikrokanäle und komplizierter Designs ermöglicht wird.

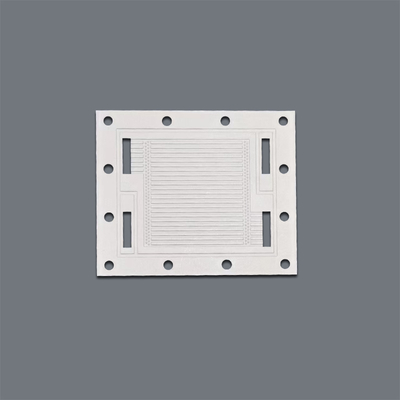

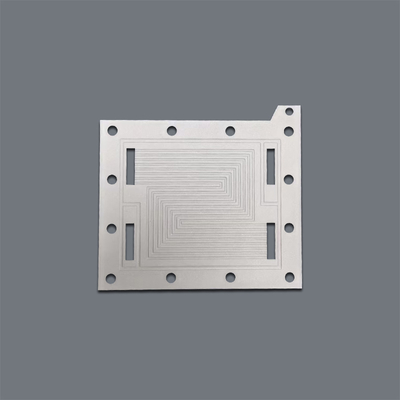

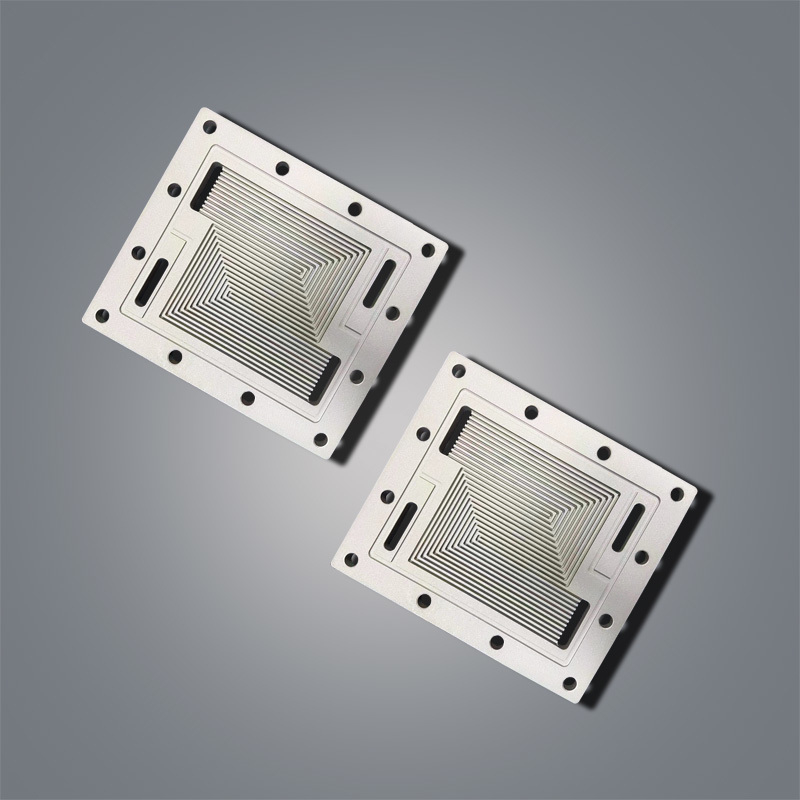

Beschreibung vonStrömungsfeldplatten für gedruckte Leiterplatten-Wärmetauscher

Was sind gedruckte Leiterplatten-Wärmetauscher?

Der gedruckte Leiterplatten-Wärmetauscher (PCHE) oder Diffusionsgebundene Kompaktwärmetauscher (DCHE) ist ein fortschrittlicher Wärmetauscher, der chemisch geätzte Mikrokanäle mit Diffusionsbonden integriert. Dieses solide Blockdesign gewährleistet hohe Festigkeit, ausgezeichnete thermische Effizienz und zuverlässige Leistung unter extremen Betriebsbedingungen.

Spezifikationen von Strömungsfeldplatten für gedruckte Leiterplatten-Wärmetauscher

Herstellung von Strömungsfeldplatten für gedruckte Leiterplatten-Wärmetauscher

1. Chemisches Ätzen von Mikrokanälen von Kompaktwärmetauscherplatten

Chemisches Ätzen (auch genannt Fotoätzen oder photochemische Bearbeitung, PCM) ist ein präzises Metallbearbeitungsverfahren, das ausgewählte Bereiche von Metall unter Verwendung chemischer Lösungen (Ätzmittel) entfernt.

• Metallvorbereitung – Das Metallblech wird gereinigt, um Öle, Oxide oder Verunreinigungen zu entfernen.

• Beschichtung – Eine lichtempfindliche Beschichtung (Fotolack) wird auf das Blech aufgetragen.

• Belichtung– Das gewünschte Design wird mit UV-Licht und einer Fotomaske auf den Fotolack übertragen. Bereiche, die dem Licht ausgesetzt sind, härten aus, während unbelichtete Bereiche weich bleiben.

• Entwicklung – Der weiche Fotolack wird abgewaschen, wodurch blankes Metall in den zu ätzenden Bereichen freigelegt wird.

• Ätzen – Das Blech wird in eine Ätzmittellösung (üblicherweise Eisen(III)-chlorid, Kupfer(II)-chlorid oder Salpetersäure, je nach Metall) gelegt. Die Chemikalie löst die ungeschützten Bereiche auf und erzeugt das gewünschte Muster.

• Abziehen & Fertigstellen – Der gehärtete Fotolack wird entfernt, wodurch das präzise geätzte Teil zurückbleibt.

2. Diffusionsgebundene Kompaktwärmetauscherplatten

Wir sind spezialisiert auf die Bereitstellung von End-to-End-Lösungen für gedruckte Leiterplatten-Wärmetauscher (PCHEs). Durch die Integration von Präzisionschemieätzen mit fortschrittlichem Diffusionsbonden stellen wir sicher, dass jeder Wärmetauscher hohe Zuverlässigkeit, hervorragende Effizienz und konstante Leistung bietet, um anspruchsvolle Anwendungsanforderungen zu erfüllen.

Verpackung und Versand von Strömungsfeldplatten für gedruckte Leiterplatten-Wärmetauscher

Verpackungsmethoden:

Wir bieten mehrere Verpackungsoptionen, um maximalen Schutz zu gewährleisten, einschließlich Schutzhüllen, PE-Beuteln und Schaumstoffeinsätzen. Kundenspezifische Verpackungslösungen sind auf Anfrage ebenfalls erhältlich.

Versand Methoden:

Per Luft / See / EMS / DHL / FedEx / UPS

Wie man kundenspezifischeStrömungsfeldplatten für gedruckte Leiterplatten-Wärmetauschervon uns?

1. Bitte senden Sie uns Ihr Design.
Wir akzeptieren die folgenden Dateiformate: DWG, DXF, PDF, STP, Gerber, IGES, CorelDraw und Adobe Illustrator

2. Musterherstellungszeit: 3-10 Tage

3. Express: Per DHL, FedEx, TNT, ca. 3-7 Tage.
