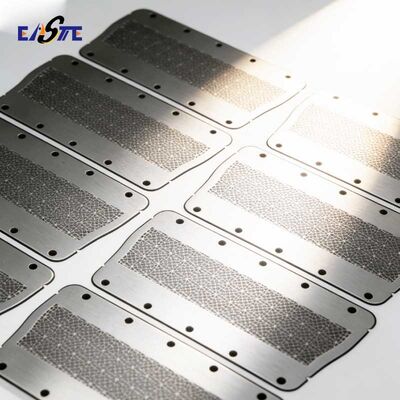

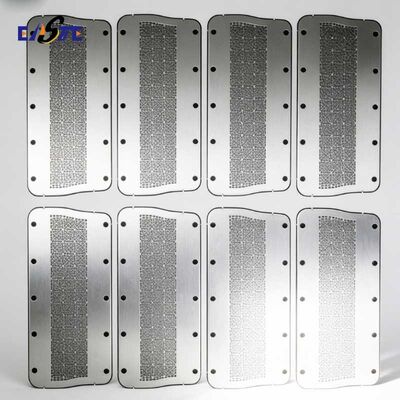

Kundenspezifische geätzte Metallgitterplatten für akustische, optische und Automobilanwendungen

Kundenspezifische geätzte Metallgitterplatten für akustische, optische und Automobilanwendungen

Metallgitterübersicht
Präzisionsmetallgitter sind Hochleistungsteile, die durch fortschrittliche chemische Ätztechnologie hergestellt werden. Diese Gitter wurden für Anwendungen entwickelt, die außergewöhnliche Genauigkeit, Gleichmäßigkeit und Zuverlässigkeit erfordern, und werden in Branchen wie Telekommunikation, Akustik, Optik, medizinische Geräte, Automobil, Luft- und Raumfahrt, Haushaltsgeräte und Unterhaltungselektronik eingesetzt. Sie sind in einer Vielzahl von Metallen und kundenspezifischen Designs erhältlich und bieten überlegene Filtration, Abschirmung, Belüftung und strukturelle Funktionalität.

Herstellungsprozess

• Materialvorbereitung: Auswahl hochwertiger Metallbleche.

• Reinigung & Beschichtung: Das Metall wird gereinigt und mit einem fotoempfindlichen Resist beschichtet.

• Belichtung & Entwicklung: Ein digitales Fotowerkzeug überträgt das präzise Muster auf den Resist.

• Ätzen: Die belichteten Bereiche werden mit kontrollierten chemischen Lösungen weggeätzt.

• Abziehen & Veredeln: Der restliche Resist wird entfernt, und das Gitter wird Qualitätskontrollen und optionalen Nachbehandlungen (z. B. Beschichtung, Passivierung) unterzogen.

Metallgitter-Eigenschaften

• Hohe Präzision: Mikrolöcher bis zu 0,03 mm und Linienbreiten bis zu 0,015 mm.

• Hervorragende Gleichmäßigkeit:Toleranz innerhalb von ±0,01 mm über die gesamte Gitterfläche.

• Gratfrei & Spannungsfrei: Keine mechanische Verformung oder thermische Verformung.

• Breite Materialauswahl: Unterstützt Edelstahl, Kupfer, Messing, Aluminium, Nickel, Titan und andere Legierungen.

• Vielseitige Designs: Kundenspezifische Muster, Lochformen und offene Flächenverhältnisse verfügbar.

• Skalierbare Produktion: Geeignet für Rapid Prototyping und Großserienaufträge.

Metallgitter-Spezifikation

Metallgitter-Anwendungen

• Kommunikation & Akustik: Lautsprechergitter, Empfängergitter, Mikrofonabdeckungen.

• Optik & Medizin:Filtergitter, Sensorabdeckungen, Fluidikgeräte, chirurgische Werkzeugteile.

• Automobil & Luft- und Raumfahrt: Luftstromgitter, Kraftstofffiltration, EMI-Abschirmung, Sensorschutz.

• Unterhaltungselektronik: Metallteile für Smartphones, Lüftungsgitter, dekorative Paneele.

• Haushaltsgeräte: Kaffeemaschinenfilter, Entsaftersiebe, Insektenschutznetze, Abdeckungen für Abluft.

• Industrie: Präzisionsfilter, Siebe, Maskierungsfolien, statisch ableitende Bänder, Wischerblätter.

Unsere Vorteile

• Schnelle Bearbeitungszeit: Schnelles Prototyping und flexible Massenproduktion, um dringende Anforderungen zu erfüllen.

• Hochwertige Lieferkette: Zuverlässige Beschaffung von Rohmaterialien gewährleistet gleichbleibende Qualität.

• Fortschrittliche Ätzfähigkeiten: Handhabung komplexer Geometrien mit engen Toleranzen.

• Umfassende Materialexpertise: Ätzen verschiedener Metalle bis zu 1,5 mm Dicke.

• Kundenorientierter Service: Engagierter Support von der Designberatung bis zur endgültigen Lieferung.

• Bewährter Ruf: Von Kunden für Präzision, Geschwindigkeit und Vielseitigkeit anerkannt.

FAQ
F: Welche Metalle können für geätzte Gitter verwendet werden?
A: Wir ätzen eine breite Palette von Metallen, darunter Edelstahl (z. B. 304, 316), Kupfer, Messing, Aluminium, Nickel, Titan und deren Legierungen.

F: Wie lange dauert die Bearbeitungszeit für Muster und Großbestellungen?
A: Muster werden in der Regel innerhalb von 5–7 Tagen geliefert. Die Bearbeitungszeiten für Großbestellungen hängen von Menge und Komplexität ab – kontaktieren Sie uns für einen detaillierten Zeitplan.

F: Können Sie kundenspezifische Designs herstellen?
A: Ja. Wir arbeiten mit Ihren Zeichnungen oder CAD-Dateien, um kundenspezifische Muster, Lochgrößen und offene Flächenverhältnisse zu erstellen.

F: Wie gewährleisten Sie die Konsistenz in der Großserienproduktion?
A: Unsere automatisierten Ätzlinien und strengen Qualitätskontrollverfahren (einschließlich optischer Messung) garantieren eine gleichmäßige Qualität über große Chargen hinweg.

F: Sind Nachbehandlungen verfügbar?
A: Ja. Wir bieten auf Anfrage Beschichtung, Eloxierung, Passivierung und andere Oberflächenbehandlungen an.

F: Welche Dateiformate akzeptieren Sie für das Design?
A: Wir akzeptieren DWG-, DXF-, STEP-, IGES- und PDF-Formate. Unser Engineering-Team kann auch bei der Designoptimierung behilflich sein.

Kontaktieren Sie uns jederzeit gerne!
