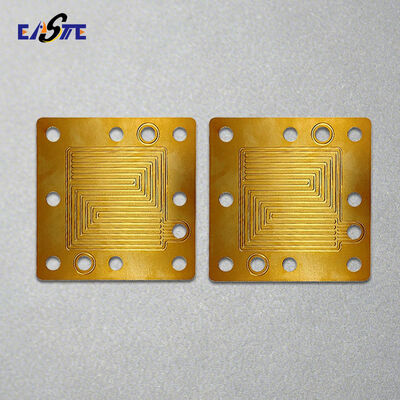

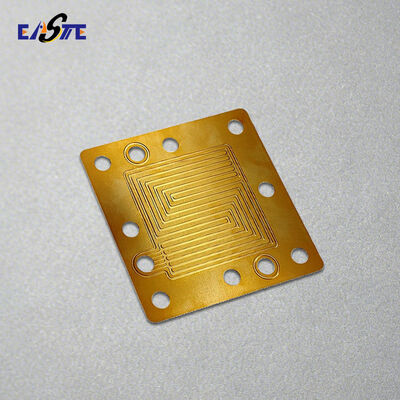

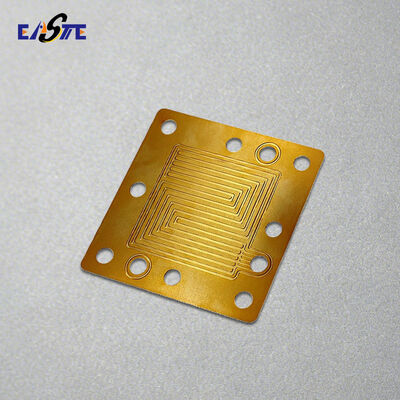

Hersteller von Kupferätz-Mikrokanal-Brennstoffzellen-Bipolarplatten in Deutschland

Was sind bipolare Platten?

Bipolare Platten sind eine der Kernkomponenten in Wasserstoffbrennstoffzellensystemen. Sie erfüllen mehrere kritische Funktionen, darunter die Sammlung von elektrischem Strom, die gleichmäßige Verteilung von Reaktionsgasen,und effizientes Wärme- und Wassermanagement im Brennstoffzellenstapel.

Als wichtiges strukturelles und funktionelles Element beeinflussen bipolare Platten direkt die Gesamtleistung, Haltbarkeit und Betriebsstabilität der Brennstoffzelle.Sie werden in Anwendungen wie Kraftstoffzellen für Automobile weit verbreitet., stationäre Stromversorgungssysteme, Luft- und Raumfahrttechnologien und tragbare Energiegeräte.

Hochleistungs-Bipolarplatten erfordern ein präzises Design, geeignete Materialien und fortschrittliche Fertigungsprozesse.Sie werden zu einem wichtigen Faktor für die Weiterentwicklung und Kommerzialisierung von Wasserstoffenergietechnologien gemacht..

Vorteile von geätzten metallischen Bipolarplatten

• Hohe Leitfähigkeitfür eine effiziente Leistungserzeugung und Wärmeableitung

• Ultrafeine Konstruktionermöglicht kompakte Stacks und eine höhere Leistungsdichte

• Stärke und Langlebigkeit, widerstandsfähig gegen Vibrationen, Druck und Wärmezyklus

• Fließkanäle aus Präzisionswerkzeugenfür ein optimales Gas- und Wassermanagement

• Skalierbar für die Massenproduktion, ideal für Automobil- und Energiesysteme

Anwendungen von geätzten metallischen Bipolarplatten

1. Massenproduktion von PEMFC
2. PEM/AEM-Elektrolyseur
3. Hochtemperaturbrennstoffzelle
4. Leichtbau
5. Forschung und Entwicklung und Experimentierung

Welches Material produzieren wir für Bipolare Platten?

Edelstahl (316 / 316L)

Titanium und Titallegierung (Gr1,Gr2,Gr5)

Nickel (Ni200 / Ni201) und Nickellegierungen (Inconel, Hastelloy)

Kupfer und Kupferlegierungen

Aluminium und Aluminiumlegierungen (1060,3003,5052)

Das photochemische Ätzverfahren für bipolare Platten

1Materialwahl und Oberflächenvorbereitung

Dünne Metallplatten wie 316L Edelstahl, Titan, Nickel oder Nickellegierungen werden auf der Grundlage von Korrosionsbeständigkeit, Leitfähigkeit und Anwendungsanforderungen ausgewählt.Das Material wird gründlich entfettet und chemisch gereinigt, um eine optimale Photoresist-Adhäsion und einheitliche Ätzung zu gewährleisten.

2. Photoresistente Beschichtung

Ein lichtempfindlicher Photoresist wird auf einer oder auf beiden Seiten der Blechplatte mit Lamination oder Spin-Coating gleichmäßig aufgetragen.Das beschichtete Blatt wird dann unter kontrollierten Bedingungen getrocknet, um eine gleichbleibende Widerstandsdicke zu erzielen.

3. UV-Exposition und Musterübertragung

Eine hochauflösende Photomaske, die die entworfene Strömungsfeldgeometrie enthält, ist genau mit dem Metallblech ausgerichtet.Festlegung der zu gravierenden Flächen.

4. Entwicklung

Nach der Exposition durchläuft das Blatt einen Entwicklungsprozess, der den exponierten (oder unbelichteten, je nach Widerstandstyp) Photoresist entfernt.Ein präzises Widerstandsmuster, das die nicht geätzten Bereiche schützt.

5. Chemische Ätzung

Das gemusterte Metall wird durch ein kontrolliertes chemisches Ätzsystem geführt, bei dem die exponierten Bereiche mit einem geeigneten Ätzer selektiv gelöst werden.Konzentration, Sprühdruck und Zeit werden streng kontrolliert, um eine genaue Kanaltiefe, Breite und Profil zu erreichen.

6. Widerstand gegen Abziehen und Reinigen

Nach Erreichen der gewünschten Ätzdiefe wird der verbleibende Photoresist entfernt und die bipolare Platte gründlich gereinigt, um chemische Rückstände zu entfernen.Gewährleistung einer glatten und kontaminationsfreien Oberfläche.

7. Sekundäre Prozesse (optional)

Abhängig von den Konstruktionsanforderungen können zusätzliche Verfahren angewendet werden, einschließlich:

• Doppelseitiges Ätzen für komplexe Strömungsfelder

• Diffusionsbindung oder Laserschweißung für das Plattenstapeln

• Oberflächenbehandlungen wie Goldbeschichtung, Kohlenstoffbeschichtung oder leitfähige Korrosionsschutzbeschichtungen

8Inspektion und Qualitätskontrolle

Abschlussprüfung umfasst Abmessungen, Kontrollen der Konsistenz des Durchflusskanals, Flachheitstests,und Oberflächenqualitätsbewertung zur Gewährleistung der Einhaltung der Kundenspezifikationen und der Leistungsanforderungen an die Brennstoffzelle.

Dieser präzise, nichtmechanische Prozess ermöglichthochauflösende Mikro-Flow-Kanäle, hervorragende Wiederholbarkeit und stressfreie Herstellung, wodurch die photochemische Ätzung ideal für fortgeschrittene metallische bipolare Platten in Brennstoffzellen und Elektrolyseuren ist.

Warum wählen Sie uns?

• Präzisionsfotografie Chemische Radierungfür komplexe, geburrfreie bipolare Plattenflussfelder

• Mehrere Metalloptioneneinschließlich Edelstahl, Titan, Nickel und Speziallegierungen

• Ultrafeine und hochgenaue Fertigungfür kompakte Stacks und hohe Leistungsdichte

• Schnelle Prototypen zur Massenproduktionmit flexiblen, maßgeschneiderten Lösungen

• Strenge QualitätskontrolleGewährleistung einer konstanten Leistung und einer langen Lebensdauer

Häufige Fragen:

1.Wie hoch ist der Preis für die Anpassung von bipolaren Platten?

 -- Der Preis hängt von Material, Dicke, Größe und anderen Anforderungen ab, bitte senden Sie uns Ihre detaillierten Anforderungen, wir- Ich weiß.Ich biete Ihnen den Preis sofort an.

2Wie machen wir die bipolare Platte?

 -- Bitte senden Sie uns Ihre Zeichnung in DXF, DWG, STP, PDF und anderen Formaten, wir- Ich weiß.Ich werde die Auswertung machen und Ihnen den Preis anbieten.

3Wie können wir Qualität garantieren?

 - Ich weiß nicht.Wir sind einVor der Serienproduktion wird eine Vorproduktionsprobe entnommen, und aSchwimmer100%Endkontrolle vor der Verbringung.

4.Warum sollten Sie bei uns kaufen und nicht bei anderen Lieferanten?

 - Ich weiß nicht.Xinhaisen ist auf die Herstellung von hochwertigen, endlichen und mikro-großen photochemischen Metallprodukten spezialisiert.Unsere siebzig Fachkräfte sind auf Forschung und Entwicklung spezialisiert., Produktions- und Vertriebsdienstleistungen.

5.Welche Dienstleistungen können wir erbringen?

 - Ich weiß nicht.Akzeptierte Lieferbedingungen: FOB, CFR, CIF, EXW".

Akzeptierte Zahlungswährung: USD, EUR, JPY, CAD, AUD, HKD, CNY;

Akzeptierte Zahlungsart: T/T, Paypal, Western Union, Bargeld.

Möchten Sie die bipolare Platte benutzerdefinieren?

Klicken Sie unten auf "Kontaktieren Sie uns", um uns die Zeichnung der Bipolarplatte zu senden, wir unterstützen DXF, DWG, STEP usw. Format.

Oder senden Sie eine E-Mail direkt an bella.xiang@xinhsen.com / WhatsApp: +86 18025476918
